半导体零部件高端表处解决方案｜卓力达先进半导体

  卓力达先进半导体打破多供应商外协痛点，一级化洗｜电解抛光 EP｜半导体阳极氧化｜半导体化学镍四大工艺一体化闭环，从根源解决颗粒污染、离子析出、镀层失效三大半导体零部件核心痛点。 依托百/千级洁净车间、20 + 年精密金属加工技术沉淀，服务富创精密、江丰电子、京瓷等头部半导体企业，实现试样到量产全链条交付，助力国产半导体装备良率提升。

  一、一级化洗｜半导体零部件的 “洁净基准线”

  核心价值：杜绝外来颗粒与离子污染，守住晶圆良率第一道关口

  普通工业清洗只能去除可见油污，无法清除机加嵌入碎屑、游离金属微粒，微量污染物进入刻蚀、PVD、CVD 腔体，直接引发晶圆颗粒缺陷。

  ✅ 卓力达差异化能力

  1.产线分区管理：独立新件机加后清洗线、旧件再生线、含铜 / 非铜分离产线、含砷特种清洗研发线；

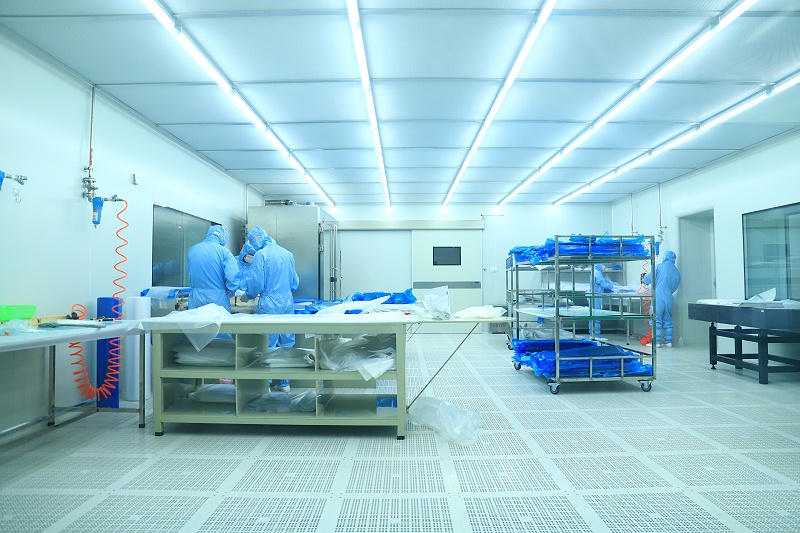

  2.全流程洁净作业：受入检查→预清洗→化学 + 物理复合清洗→多级超声→百级烘干→高温烘烤→QIII 检测→百级无尘包装，核心工序置于百级洁净房；

  3.适配材质广：铝、不锈钢、石英、碳化硅、氧化钇涂层部件均可处理；

  4.兼顾新品清洗与腔体旧件再生翻新，可定制专属清洗配方，昼夜排产保障交期。

客户收益：降低腔体颗粒缺陷，延长设备 PM 维护周期，减少部件更换成本。

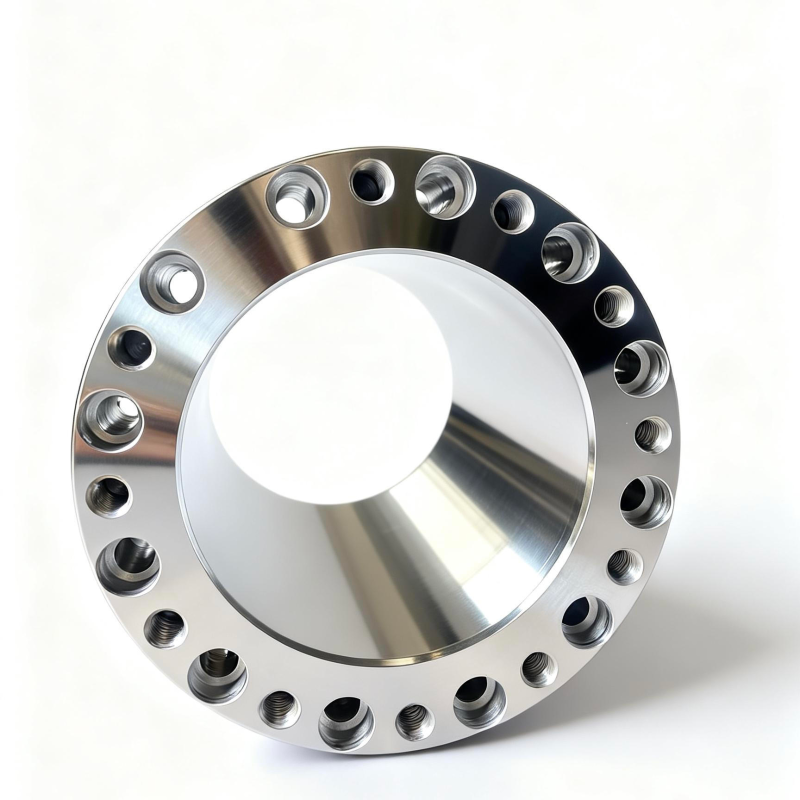

  二、电解抛光EP｜不锈钢件 “原子级超整平”

  核心价值：消除机加工应力变质层，实现低放气、低吸附，适配高真空工况

  传统机械抛光会残留磨料嵌入、方向性纹路，内腔、流道等复杂结构无法加工，无法满足半导体真空腔体、流体管路要求。

  ✅ 卓力达差异化能力

  1.电化学选择性溶解微观凸起，去除机加工应力变质层，稳定做到 Ra ≤0.2μm，表面生成致密钝化膜；

  2.复杂内腔、盲孔、异形流道均可均匀抛光，解决物理抛光的加工盲区；

  3.EP 完工直接对接自有一级化洗产线，抛光、清洗一体化，规避跨厂转运带来二次污染。

  客户收益：降低真空放气率，减少介质结晶挂壁，提升腔体抽真空效率；多用于真空法兰、腔体组件、高纯流体管路、晶圆传输治具。

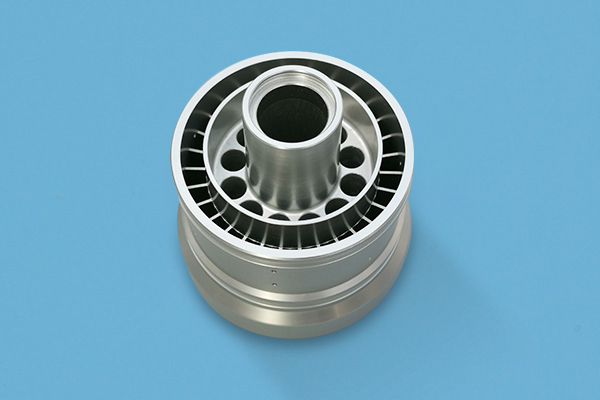

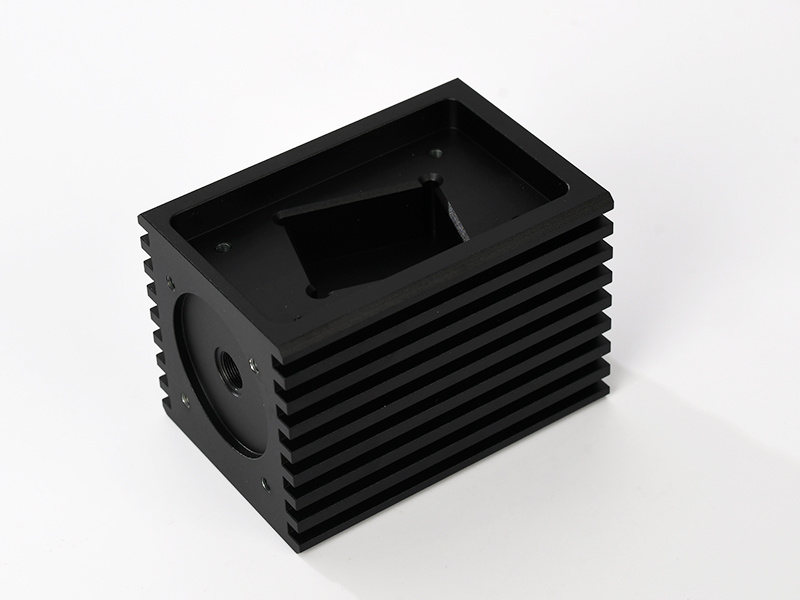

  三、半导体级阳极氧化｜铝部件耐等离子防护

  核心价值：区别民用建筑阳极，专为半导体制程设计，厚膜稳定、低离子析出

  市面普通阳极氧化膜层疏松、封孔不良、杂质不可控，用于半导体腔体易起粉、钠离子析出污染晶圆；铝裸件不耐等离子轰击，极易被工艺气体腐蚀。

  ✅ 卓力达差异化能力

  1.半导体专用氧化产线，药水在线监控；可做本色 / 硬质阳极，稳定量产7-50μm厚膜阳极；

  2.适配5系、6系、7系等半导体主流铝合金；前期介入图纸评审，提前输出尺寸补偿建议，规避氧化后尺寸超差、烧边风险；

  3.严控钠钾有害杂质，优化封孔工艺，降低孔隙起粉风险；氧化后直连百级清洗，表处 + 清洗一站式交付。

  客户收益：提升铝腔体、内衬、载盘、夹具抗等离子与耐化学腐蚀能力，适配刻蚀、PVD 设备铝制零部件。

  四、半导体级化学镍｜复杂异形件的均匀镀层方案

  核心价值：不受电力线约束，深孔 / 狭缝 / 复杂流道镀层厚度一致，高性能防腐耐磨基底

  常规电镀存在 “边角厚、内腔薄” 的短板，遇到异形基座、带流道治具，镀层不均会直接造成局部腐蚀、镀层脱落。

  ✅ 卓力达差异化能力

  1.化学反应沉积镀层，深孔、盲孔、复杂内腔镀层厚薄高度均匀；可调配磷含量，实现防腐、无磁等不同工况需求；

  2.高纯药水体系，严格管控杂质，降低金属离子析出，可作为镀金优良底层；

  3.支持不锈钢、铝基材，镀层完成接入自有精密清洗工序，杜绝外协转运污染。

  客户收益：解决复杂结构零部件镀层一致性难题，应用于腔体基座、流体分配组件、各类半导体治具。

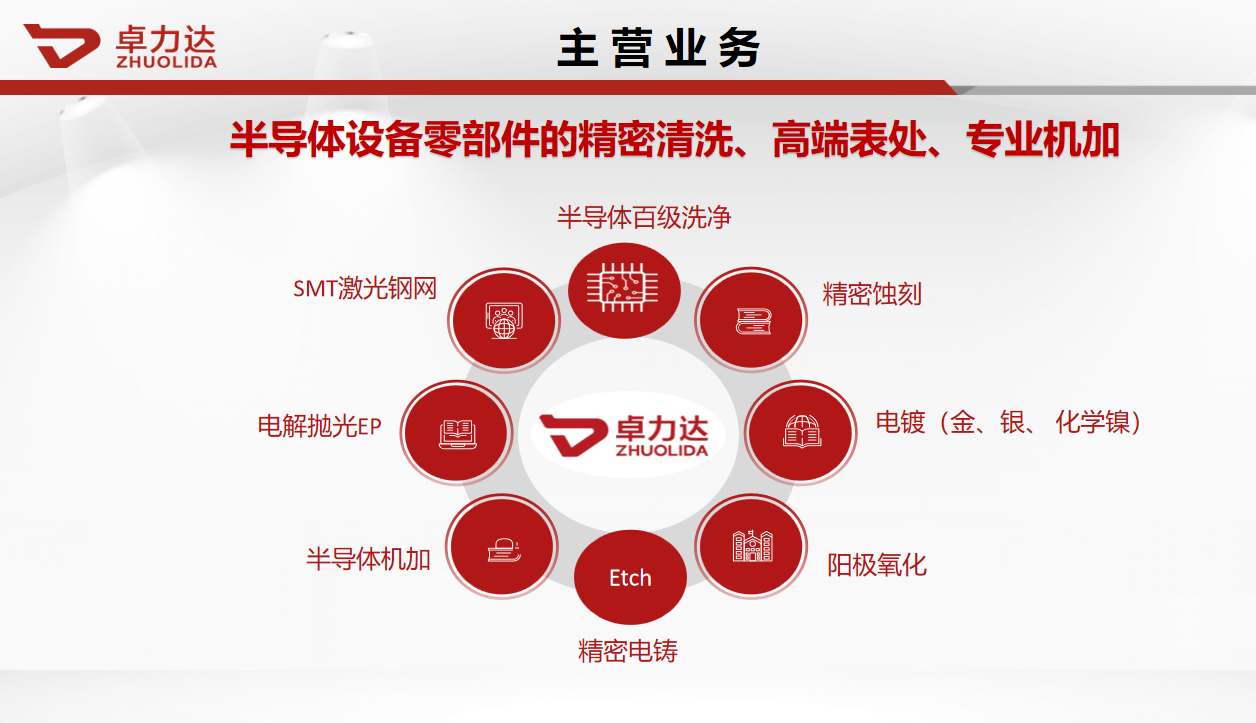

  五、卓力达核心优势：一体化闭环，告别多方外协

  很多客户现状：机加找一家、氧化找一家、电镀找一家、清洗再找一家，多次转运引入二次污染，多方对接责任边界模糊，出现问题互相推诿。

  卓力达先进半导体，实现：零部件精密机加 → 一级化洗 / EP 电解抛光 / 阳极氧化 / 化学镍 → 洁净检测 → 百级包装全部内部闭环完成。

  1.研发前置介入：新品阶段提供材质选型、工艺选型、图纸 DFM 工艺优化；

  2.兼顾研发小批量试样 + 大规模量产；

  3.核心团队具备半导体清洗、表处多年行业经验，配套百 / 千级洁净厂房；

  4.服务国内头部半导体装备企业，践行 “专注、创新、精进、利他”，致力于成为半导体零部件精密清洗、高端表处、专业机加技术创新引领者，携手国产半导体装备企业共同成长。
