随着半导体设备、高端流体系统国产化进程加快，不锈钢、特种合金精密零部件的表面光洁度与耐蚀性能，直接影响真空密封性、介质纯度与晶圆生产良率。电解抛光（Electropolishing，简称 EP）作为一种电化学高光洁度表面处理工艺，凭借无加工应力、高洁净度、强耐蚀性的特性，在半导体真空腔体、气体管路、微流道部件上的应用占比持续提升。据行业调研数据，2026 年国内半导体设备精密表面处理市场规模超62亿元，其中不锈钢零部件电解抛光需求年增速达21%，显著高于传统机械抛光整体增速。

  一、电解抛光的工艺原理与核心量化指标

  电解抛光是将工件作为阳极置于专用电解液中，通过可控电化学溶解作用，选择性去除表面微观凸起，同步实现表面整平与钝化膜生成的工艺。区别于机械抛光依靠物理切削整平，电解抛光不会产生加工应力、塑性变形与表层变质层，同时可在基材表面形成致密均匀的富铬钝化膜，兼顾光洁度提升与耐腐蚀性能强化。

  半导体级电解抛光有明确的量化评判标准，核心性能指标可分为四类：

  1.表面粗糙度：普通机加工表面Ra通常为1.6~3.2μm，经标准电解抛光后可降至0.2~0.8μm，高光洁度要求部件可达 Ra≤0.05μm，表面呈镜面效果，可减少60% 以上的介质残留与颗粒附着。

  2.耐蚀性能：抛光后形成的均质钝化膜，可使 316L 不锈钢中性盐雾耐受时长从240h提升至1000h以上，耐弱酸弱碱腐蚀能力提升3~5 倍，大幅延长零部件服役周期。

  3.洁净性能：微观表面平整无凹坑、无加工毛刺，颗粒物附着力显著降低，后续清洗效率提升40%以上，更易达到半导体百级洁净标准。

  4.去毛刺整平能力：可均匀去除机加工产生的微观毛刺、飞边，尤其适合深孔、螺纹、复杂内腔等机械抛光难以触及的位置，整平度一致性优于物理抛光。

  二、半导体零部件电解抛光的四类行业共性痛点

  当前行业普遍采用“机加外协 + 抛光外协 + 清洗外协”的分段模式，在实际落地中存在多类品质与交付痛点，难以适配高端半导体零部件的严苛要求。

  第一，尺寸公差匹配失控。电解抛光存在固定材料去除量，机加阶段若未预留对应余量，抛光后尺寸易超出装配公差；跨厂商协同模式下，尺寸匹配不良率可达22%，需二次返工补加工，拉长整体交付周期。

  第二，复杂结构抛光不均。腔体深槽、细长管路、微流道等异形结构，普通挂具与工艺易出现局部过抛、漏抛，内壁粗糙度偏差最高可达80%，直接影响流体均匀性与洁净管控效果。

  第三，抛光后二次污染。工件抛光后跨厂转运至清洗环节，途中吸附粉尘、接触污染物，前期高光洁度带来的洁净价值被大幅抵消，行业统计二次污染发生率超25%。

  第四，钝化膜质量不稳定。电解液配方、温度、电流参数管控不严，会导致表面钝化膜疏密不均、耐蚀性波动，部分非标准化工艺甚至会破坏基材原有耐腐蚀性能。

 三、卓力达机加 + 电解抛光 + 清洗一站式的差异化优势

  卓力达打通半导体零部件加工、电解抛光、高端表处、百级洁净清洗全自主产能，实现从毛坯入厂到成品交付的全链路闭环，对比分段外协模式具备多重量化优势。

  1. 工艺前置协同，尺寸与光洁度双控

  图纸评审阶段即同步核算电解抛光材料去除量，机加工序精准预留0.02~0.05mm 抛光余量，全流程统一加工基准，成品尺寸公差可稳定控制在±0.01mm 以内。对比分段外协模式，尺寸匹配偏差率降低 70%，跨工序返工率从行业平均18%降至3%以内。

  2. 复杂结构均匀抛光，内腔外壁一致性高

  针对半导体腔体、细长管路、微流道部件，定制专用导电挂具与电解液循环流道，保障电流场与流场均匀分布。深宽比 5:1的内腔结构，内壁与外壁粗糙度偏差≤15%，无漏抛、过抛缺陷，适配真空、流体类部件的均匀性要求。

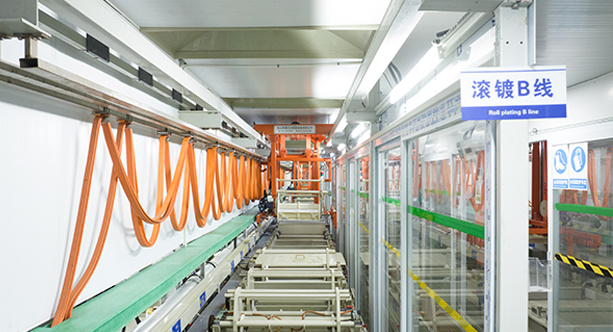

  3. 全流程厂内闭环，洁净品质全程可控

  电解抛光完成后，工件直接转入内部百级清洗产线，经多级18.2MΩ・cm 超纯水漂洗与真空烘干，无需跨厂转运。成品表面≥0.5μm 颗粒稳定≤2颗/cm²，钝化膜均匀致密，316L基材中性盐雾测试稳定≥1000h，无需客户二次处理即可满足半导体上机洁净要求。

  4. 全维度品控检测，数据全程可追溯

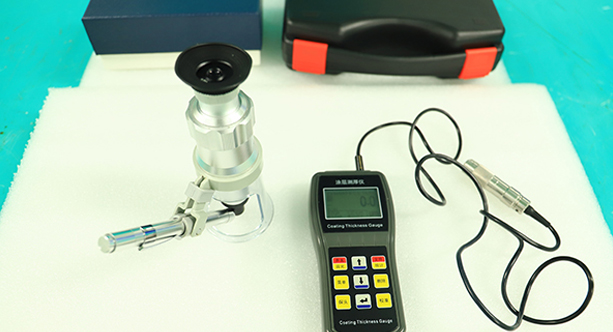

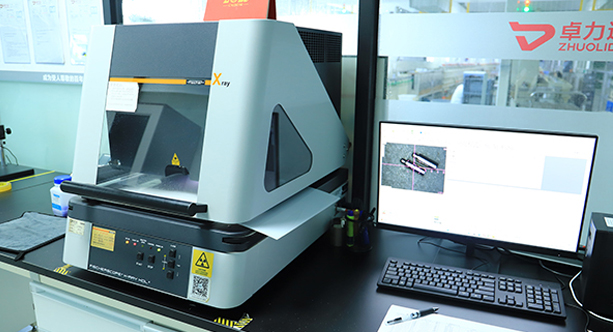

  配备表面粗糙度仪、海克斯康三坐标测量仪、盐雾试验箱、颗粒计数器等全套检测设备，执行来料检验、制程巡检、成品终检三级管控。每批次工件留存粗糙度、尺寸、盐雾、洁净度完整检测报告，企业已通过ISO9001质量管理体系、ISO45001职业健康安全体系认证，批量抛光良率稳定在98.5%以上。

  5. 本土化快速交付，综合成本更优

  南通基地立足长三角核心区域，自有专业运输车队提供点对点配送，常规批量订单交付周期7~10天，新品试样48小时可出样，紧急订单可开通昼夜加工通道。全工序厂内完成无外发，省去多方对接、往返运输与重复包装成本，对比多厂商分段外协模式，客户综合采购成本可降低15%~20%。

 四、电解抛光在半导体领域的核心应用场景

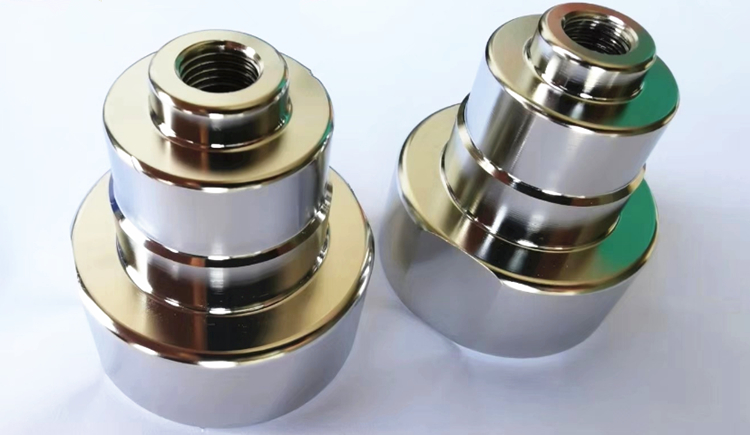

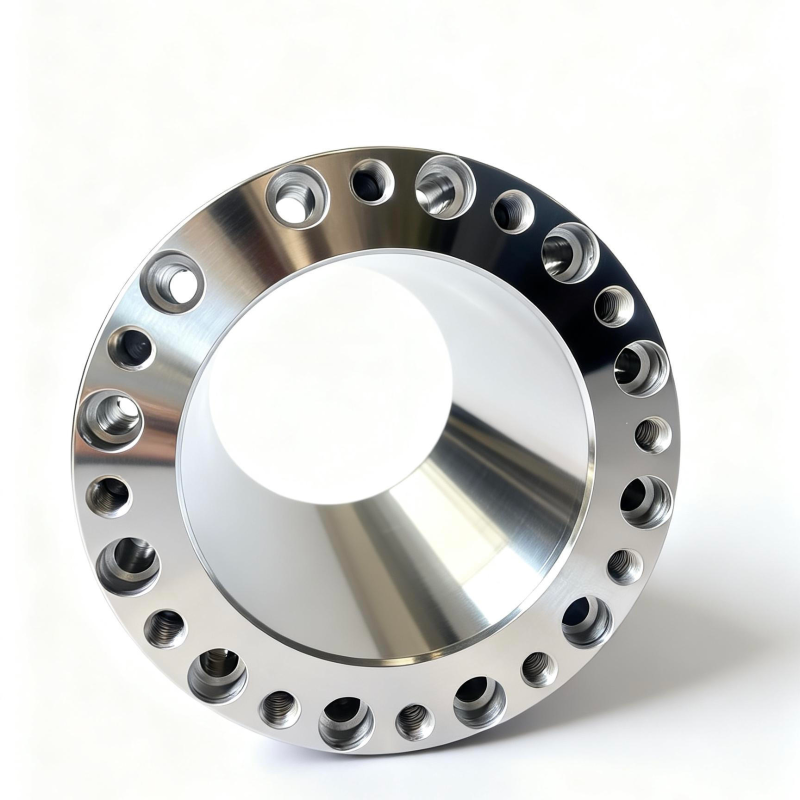

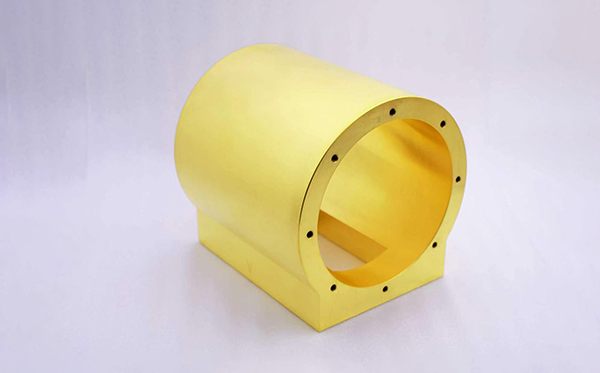

  1. 真空腔体与法兰配件：304/316L不锈钢工艺腔体、真空法兰，电解抛光后降低表面放气率，提升真空度稳定性与抽气效率，适配刻蚀、薄膜沉积设备的高真空工况。

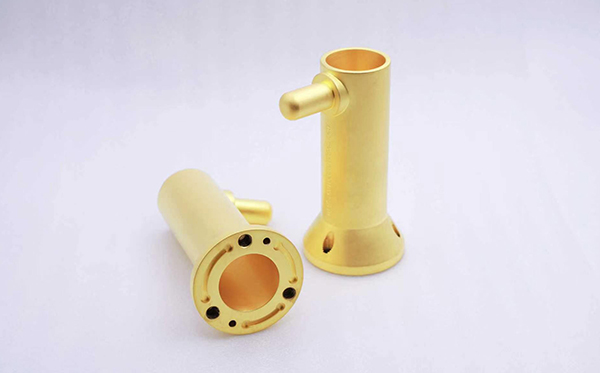

  2. 高纯气体与流体管路：特气管道、化学液输送管路内壁抛光，减少介质残留与颗粒吸附，保障流体纯度，适配高纯气体、腐蚀性化学液体的输送场景。

  3. 晶圆承载与治具部件：晶圆托盘、定位治具、传输导轨，高光洁表面可减少晶圆刮擦风险，同时易清洁、耐反复清洗，有效延长治具使用寿命。

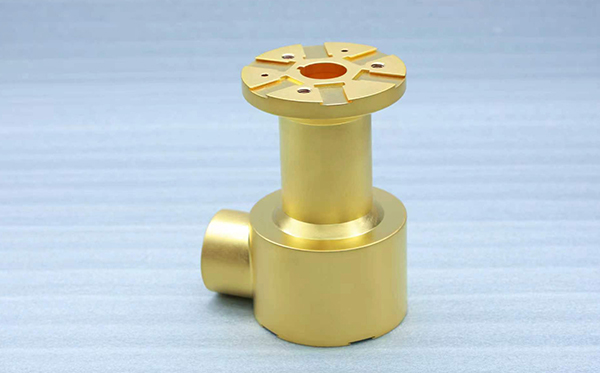

  4. 微流道与阀体内腔：微量流体阀、气体分配盘内腔抛光，降低流阻系数，避免介质结晶堵塞，保障微量流体输送的精度与稳定性。

  五、电解抛光服务商选型参考建议

  筛选电解抛光服务商，不能仅以表面亮度为判断标准，建议从五个维度综合评估：一是工艺精度控制能力，能否稳定控制去除量与尺寸公差，出具量化检测数据；二是复杂结构适配能力，是否具备内腔、深孔、异形件的均匀抛光量产经验；三是洁净配套能力，是否自带百级清洗工序，避免抛光后二次污染；四是体系与检测资质，是否具备对应质量体系认证与粗糙度、盐雾等自主检测能力；五是一体化服务能力，是否可同步完成机加工与后续清洗，减少多方对接的沟通与时间成本。

  六、结语

  在半导体装备向高真空、高纯净、高可靠方向持续升级的背景下，电解抛光已从普通表面修饰工序，升级为保障零部件性能与洁净度的核心工艺。分段外协模式受公差错配、抛光不均、二次污染等问题制约，已难以适配高端半导体零部件的品质要求。

  卓力达凭借精密机加+电解抛光+百级清洗一站式全链路能力，实现从尺寸精度到表面性能的全流程管控，既能稳定保障零部件抛光品质与洁净标准，又能有效缩短交付周期、降低综合成本，为半导体设备、高端流体系统客户提供本土化、高品质的表面处理配套支持。
