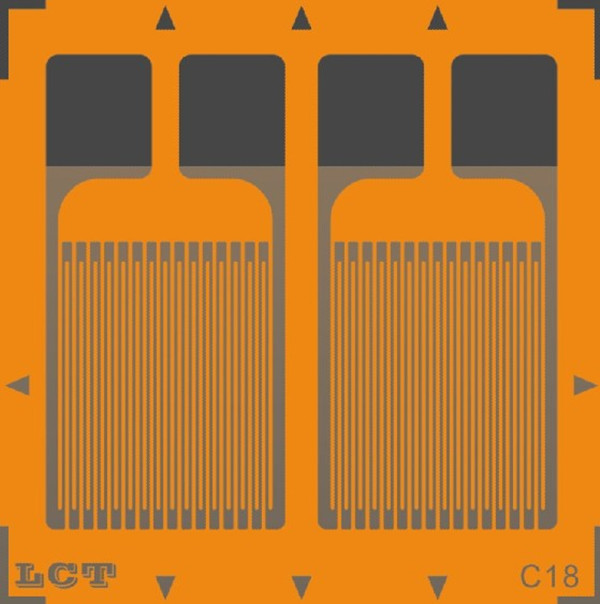

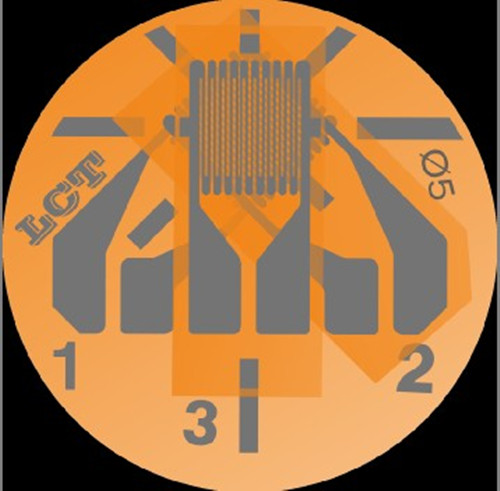

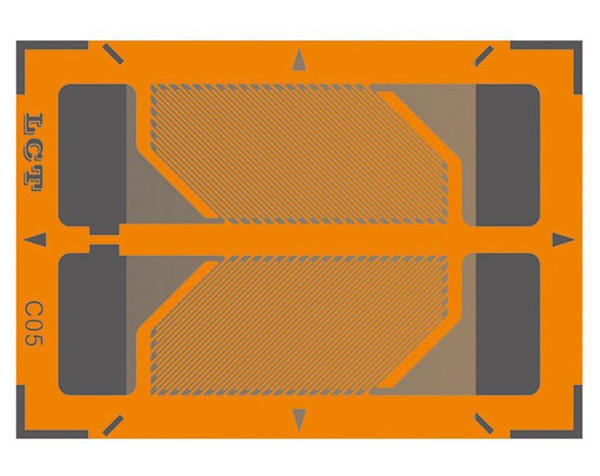

电阻应变计
产品简介: | 电阻应变计的材料一般采用2.5-5微米的金属合金箔,合金箔是附在20-40微米的环氧树脂基材上面的,总厚度大概为50微米厚。可以测量力、压力、位移、应变、加速度等非电量参数,一般来说,电阻应变片式传感器的结构简单,性能稳定,灵敏度较高,适合动态测量。现已被广泛应用于工程测量和科学实验中。 |
产品详细描述
产品名称: |
|
材料材质: |
电阻应变计的敏感栅的材料厚度通常为2.5-5微米的金属合金箔,基底材料有环氧树脂、聚酰亚胺等材料,厚度通常为20-40微米,一般表面覆盖物的材料和基底材料相同,厚度为10-20微米。 |
材料厚度: |
通常用来生产电阻应变计的材料一般采用2.5-5微米的金属合金箔,合金箔是附在20-40微米的环氧树脂基材上面的,总厚度大概为50微米厚。 |
产品用途: |
电阻应变计式传感器可以测量力、压力、位移、应变、加速度等非电量参数,一般来说,电阻应变片式传感器的结构简单,性能稳定,灵敏度较高,适合动态测量。现已被广泛应用于工程测量和科学实验中。 |
产品特点: |
化学蚀刻工艺制作的各种复杂外形电阻应变计边缘无毛剌,表面没有褶皱现象,电阻值可以控制在稳定的范围内,良品率高、效率高、价格低。 |
产品价格: |
以材料材质、厚度、精度要求、量产数量综合核定,批量越大价格越低;精度公差要求越大,相应的价格就会低一些,良品率就高一些。具体的价格还请客户给到具体图纸和要求以及批量数量后详细评估报价。图纸接收邮箱:yw5@zldsmt.com杜先生。 |
生产能力: |
本公司采用卷对卷除油、卷对卷曝光、卷对卷涂布油墨,可大批量生产,每天生产高达1000平方米,每月公司可生产电阻应变计(电阻应变片)产品10万标准张,是国内技术实力和生产能力最强的电阻应变计腐蚀厂家。针对小批量多样化的产品,也可以半自动化的方式投产,节省相关作业成本,是大限度为客户节省成本是我们的最终目标,实现双赢!我们可以加工的最大面积为可达800mm。 |
样品制作: |
基于成本的压力,本公司所有电阻应变计蚀刻产品都采用付费打样,样品费用可以在后续的批量中返还给客户,样品交期我司一般控制在3天内,最快24小时出样。因为我们每个月高达几百种样品需要蚀刻打样,成本压力相当大。所以采用收费样品的方式来平摊制作成本,希望理解。 |
批量生产时间: |
批量订单正常一星期内出货,针对不同的产品,从3天到7工作日,以及10工作日等,都会和客户协商确认,不同的产品批量,有不同的时间也可分批次提前出货,如果客户特急请在下蚀刻订单时告知我司业务,公司内部协调处理,不额外增加费用,最快24小时内出货。 |
检测及售后: |
二次元、影像仪精密检测,24小时服务热线:0755-61501153 |
一、化学蚀刻电阻应变计的菲林两个小时内可以绘出,菲林制作成本低,制作周期短效率高。 |
|
二、化学蚀刻工艺可以实现金属表面的半蚀刻,增加公司LOGO,实现品牌化生产,以防盗用。 |
|
三、蚀刻工艺可以保证电阻应变计极高的精密度,最高精度可达5微米,而且加工的质量稳定,批次清楚,品控体系严格。可满足不同客户要求的电阻阻值要求。 |
|
四、化学蚀刻工艺没有毛刺,压点,产品不变形,不改变材料性质,不影响产品的功能。特别针对有表面组装要求的,光洁度要求的产品,卓力达蚀刻加工很好的解决了冲压和线割以及激光切割加工的各种不足。同时,精度又能满足产品的要求,甚至比上述几种工艺更好,拥有不可替代性。 |
|
电阻应变计厂家选择方案推荐 |
|
一、如果您选择用化学蚀刻工艺来加工电阻应变片,那么您就需要详细了解电阻应变计厂家的公司信息,包括注册资金、注册地址、经营范围、环保批文等信息,尤其是注册资金和环保批文,一般的小公司的注册资金比较少,环保批文可能没有拿到,因为金属腐蚀加工是高污染行业,没有系统的污水处理设施是无法拿到政府批文的。请严谨选择此类厂家交易。 |
|
二、看电阻应变计蚀刻厂家的公司网站,主要看生产设备和产品展示,先进的设备是生产出高精度产品的有力保障,产品展示是最好的最有效的实物营销(是否有生产过类似电阻应变计的实际经验)。 |
|
三、客户服务系统是否完备?服务客户就是帮助客户,服务客户就是帮助客户解决问题。积极提供各种解决方案,业务人员主动提出解决问题的方案,是取得客户信任的一大要件,不要一味的点头,说是。主动发现问题,预防问题才是做好相关产品的最为根本的要件! |
诚实做人、诚信经商
电阻应变计也称电阻应变片,简称应变片或应变计,是由敏感栅等构成用于测量应变的元件。主要有敏感栅、基底、引线、粘接剂和表面覆盖物五部分组成。敏感栅的材料厚度通常为2.5-5微米的金属合金箔,基底材料有环氧树脂、聚酰亚胺等材料,厚度通常为20-40微米,一般表面覆盖物的材料和基底材料相同,厚度为10-20微米。电阻应变片(电阻应变计)的总厚度为35-50微米。它能将机械构件上应变的变化转换为电阻变化。电阻应变片是由Φ=0.02-0.05mm的康铜丝或镍铬丝绕成栅状(或用很薄的金属箔腐蚀成栅状)夹在两层绝缘薄片中(基底)制成。用镀银铜线与应变片丝栅连接,作为电阻片引线。
电阻应变片的分类:1、丝绕式;2、短接式;3、箔式电阻片。
电阻应变计的优点:与其他测量手段相比,电阻应变片有以下优点:(1)测量应变的灵敏度和精确度高,性能稳定、可靠,可测1~2,误差小于1%。(2)应变片尺寸小、重量轻、结构简单、使用方便、响应速度快。测量时对被测件的工作状态和应力分布影响较小,既可用于静态测量,又可用于动态测量。(3)测量范围大。既可测量弹性变形,也可测量塑性变形。变形范围可从1%~20%。(4)适应性强。可在高温、超低温、高压、水下、强磁场以及核辐射等恶劣环境下使用。(5)便于多点测量、远距离测量和遥测。
电阻应变计应具有的基本特性:1 具有适当的线性灵敏系数,并且稳定性较高;2 具有蠕变自补偿功能;3 具有小的电阻温度系数,热输出小,零点漂移小;4 横向效应系数小,机械滞后小,疲劳寿命高;5 具有较好的稳定性、重复性,并且能够在较宽的温度范围内工作;6 适用于动态和静态测量。
本文重点讲解的是箔式电阻应变计:它是在合金箔(康铜箔或镍铬箔)的一面涂胶形成胶底,然后在箔面上用照相腐蚀成形法制成的,所以几何形状和尺寸非常精密,而且由于电阻丝部分是平而薄的矩形截面,所以粘贴牢固,丝的散热性能好,横向效应系数也较低,和丝绕式应变片相比,箔式片有下列优点:1、随着蚀刻技术的发展,箔式片能保证尺寸准确、线条均匀,故灵敏系数分散性小。尤其突出的是能制成栅长很小(如0.2mm)或敏感栅图案特殊的应变片。2、箔式电阻应变计栅丝截面为矩形,故栅丝周表面积大,因而散热性好。这样,在相同截面积下,允许通过的电流较丝绕式片的大(φ 0.025mm 的康铜比绕式应变片允许电流以约35Ma,箔式片可大几倍),使测量有输出较大信号的可能。另外,表面积大使附着力增加,有利于变形传递,因而增加了测量的准确性。3、箔式片敏感栅横向部分的线条宽度比纵向部分的大得多,因而单位长度的电阻(ζ),也小很多,使箔式片横向效应很小。4、箔式片均为胶基,故绝缘性好,蠕变和机械滞后小,耐湿性好。5、便于成批生产,生产率高。由于箔式电阻应变计有这些特点,故在常温的应变测量中将逐渐取代丝绕式应变计。
卓力达专业预订制各类精密电阻应变计,是国内技术实力和研发能力最强的电阻应变片蚀刻厂家。我们订制的电阻应变片厚度薄至0.02mm,最大加工尺寸为800mm,是国内为数不多能订制特电阻应变片的优秀供应商,我们的产品着力于精密、高端、超薄、特殊、科技行业及领域的应用。可以根据客户的要求及图纸订制各类精密电阻应变计、康铜电阻片、电阻发热片,不锈钢电阻片等等,订购数量不限。卓力达拥有最快的制造、销售、配送系统,能确保在最短时间内准时递交,缩短客户的停工期,节约客户宝贵的时间。进一步展现卓力达品牌精密、及时、方便、环保的内涵理念和品牌价值!真正让您足不出户,在家就能享受我们一站式的星级销售服务!
深圳市卓力达电子有限公司本着“专注创新,以质为根,专心服务,以客为尊”的理念和本着负责,公开的原则向您郑重承诺:
1.我司以稳定的,高品质的电阻应变计原材料进货渠道(日本进口),先进的生产工艺(ISO9001-2008,精益生产,现场改善),强大的技术力量配置(高级研发工程师8人,工程师16人,技术员20人)及先进的生产设备(美国进口蚀刻机)来保证产品品质。
2.针对电阻应变片类产品的样品制作:配备样品制作小组,在三个工作日内完成,如果加急可在24小时内出样。
3.我司以强大的技术力量(高级研发工程师8人,工程师16人,技术员20人)和先进的生产设备(卷对卷曝光机和美国进口蚀刻机)来保证准时的交货期限。ISO系统化管理,品质和交期的绝对保证。
4.交货方式:以安全,美观,环保的捆包方式,24小时不间断发货(配备货车5台),如需快递可在48小时内到达国内任何工业城市,于我司合作的快递公司为国内知名品牌顺丰快递。
5.售后服务:客户对我司电阻应变计提出质量异议,公司会在接到客户提出异议后12小时内作出处理意见,若需现场解决,将会派出专业技术人员及品质人员,并做到质量问题不解决服务人员不撤离,对每次客户反馈的蚀刻产品质量问题及处理结果我司将予以存档。
6.卓力达是高端精密蚀刻行业的领导者,是国内综合实力最强的电阻应变计蚀刻厂家,是世界蚀刻行业协会会员,ISO9001/14001双认证工厂,自建大型污水处理站,是深圳市为数不多的允许排污的企业。拥有多条进口蚀刻加工生产线,已经和多家世界500强企业合作,免费提供电阻应变计蚀刻工艺解决方案以及蚀刻行业资讯。
