传统供应链多采用“机加工外协 + 表面处理外协 + 清洗外协”的分段模式,在公差匹配、转运损耗、交付周期上存在诸多短板,难以适配高端半导体装备的高品质、快响应需求。集精密加工、高端表处、洁净清洗于一体的一站式全链路方案,凭借全流程可控、品质稳定、交付高效的特点,正逐步成为行业主流选型方向。

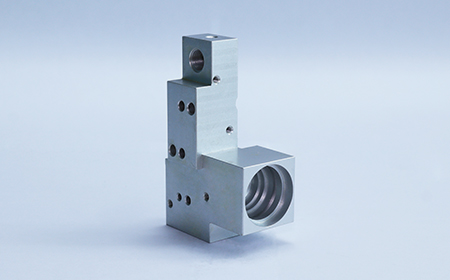

精密加工区别于普通机加工,核心在于对尺寸、形位、表面状态的精细化管控,半导体设备零部件在于对尺寸、形位、表面状态的精细化管控上有着明确的量化指标要求。
1.尺寸与形位公差:普通工业件公差通常在 ±0.05mm 级别,而半导体腔体、定位基准件尺寸公差需控制在 ±0.005mm 以内,平面度≤0.002mm/100mm,同轴度≤0.003mm,才能满足真空装配与高精度对位需求。
2.表面粗糙度:真空密封面、射频接触面粗糙度 Ra 需≤0.2μm,部分高光洁度部件要求Ra≤0.05μm,减少气体滞留与信号损耗。
3.材质适配性:覆盖 6061/7075 铝合金、304/316L 不锈钢、无氧铜 / KFC 铜合金、钛合金等多类基材,不同材质对应专属刀具、切削参数与热处理方案。
4.批量一致性:量产批次尺寸波动≤0.01mm,同批次厚度偏差≤0.005mm,保障互换性与批量装配效率。
当前多数制造企业采用多厂商分段协作模式,在实际落地中普遍存在四类问题,直接拉高综合采购成本。 第一,多工序公差累积,尺寸超差风险高。机加、电镀、氧化分属不同厂商,前期未协同预留镀层余量,镀后装配面、密封面尺寸偏移,行业统计跨厂商外协模式下,尺寸匹配不良率可达 28%,需二次返工打磨。第二,多次转运磕碰,外观与性能损耗大。工件在多厂区间往返运输,易出现磕碰划伤、表面氧化,精密面返修率约 15%;部分洁净件转运途中吸附粉尘,前期加工的洁净价值被抵消。第三,交付周期不可控,响应速度慢。单工序平均交付5-7天,叠加转运与衔接等待,整套工序完成普遍需要 15-22 天;遇到工序异常需往返协调,新品研发迭代周期被大幅拉长。 第四,责任边界模糊,售后追溯困难。出现镀层脱落、尺寸超差、密封失效等问题时,机加厂与表处厂易互相推诿,问题定位周期长,影响客户产线运维节奏。
卓力达深耕精密金属加工 20 余年,依托南通生产基地打通CNC精密机加、高端表面处理、百级洁净清洗全自主产能,实现从毛坯来料到成品交付的一站式闭环,对比分段外协模式具备多重量化优势。
1. 全工艺矩阵覆盖,多制程一站交付

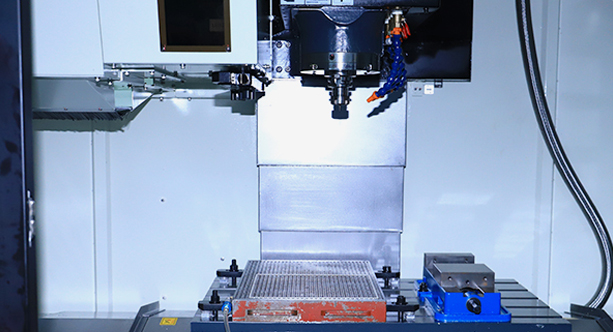

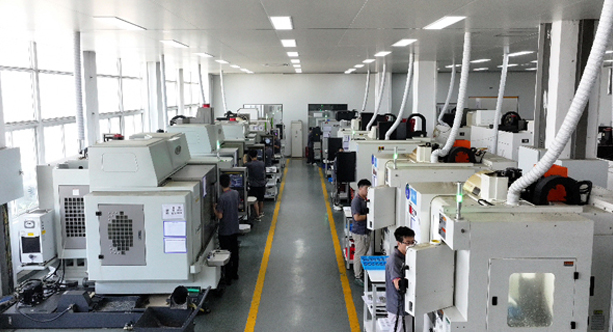

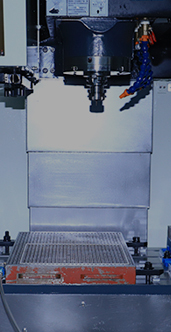

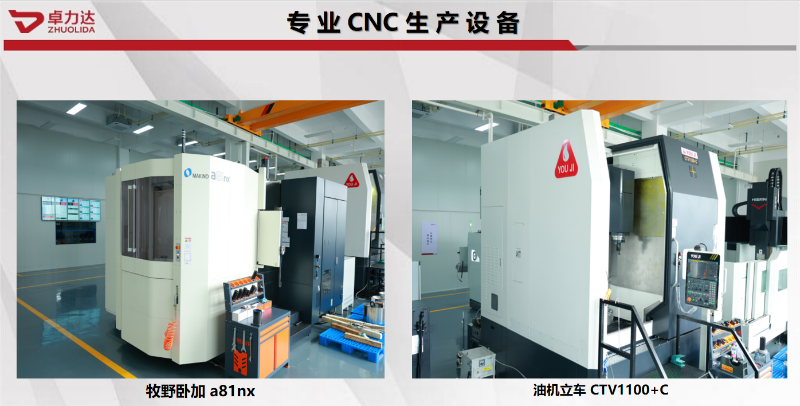

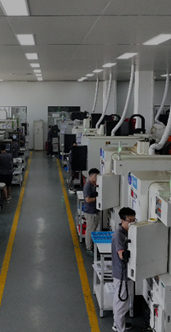

企业配备完整的金属加工制程体系:机加端拥有牧野卧式加工中心、油机立式车床、五轴联动加工中心、数控车床及十余台立式加工中心,行程覆盖从小型精密零件到2米级大型腔体件;同步配套精密蚀刻、精密电铸工艺,可应对超薄、异形、微孔类复杂结构件。后端自主运营8条阳极氧化线、电镀/化学镍产线、电解抛光设备,衔接百级清洗工序,客户无需对接多家供应商,即可完成铝件硬质阳极、不锈钢钝化、铜件镀银镀金、真空件氦检等全流程加工。
2. 前置工艺协同,全链路尺寸可控
在图纸评审阶段,工艺团队同步评估机加工余量、镀层厚度、氧化膜生长量,统一加工基准与尺寸补偿方案。例如硬质阳极氧化膜厚50-80μm,机加阶段提前预留对应尺寸,镀后成品公差稳定控制在±0.01mm 以内。对比分段外协模式,尺寸匹配偏差率降低70%,跨工序返工率从行业平均18%降至3%以内。
3. 表处与清洗闭环,适配半导体洁净工况

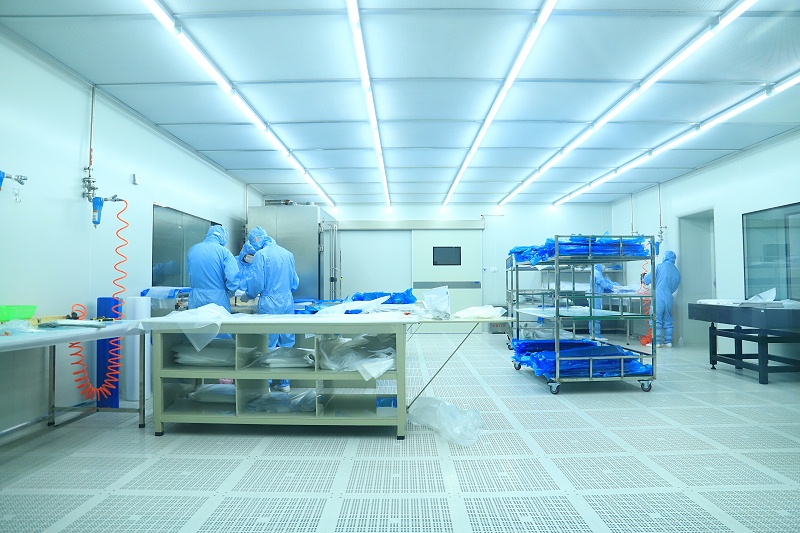

机加工完成后,工件直接在厂区内流转至表面处理与清洗工序,无需跨厂运输,大幅减少转运磕碰与二次污染。针对半导体核心部件,加工后可直接衔接百级精密清洗与真空封装,成品表面≥0.5μm 颗粒≤2 颗 /cm²,金属离子析出<0.05ppb,无需客户二次清洗即可上机使用。数据显示,全闭环模式下工件二次污染发生率从28%降至3%以内。
4. 全维度检测体系,品质全程可追溯
配备海克斯康三坐标测量仪(检测精度0.001mm)、三丰高度仪、表面粗糙度仪、氦质谱检漏仪、颗粒计数器等全套检测设备,执行来料检验、制程巡检、成品终检三级管控。每批次工件留存尺寸、粗糙度、膜厚、洁净度完整检测报告,全流程数据可追溯。企业已通过 ISO9001 质量管理体系、ISO45001 职业健康安全体系认证,批量加工良率稳定在98.5%以上。
5. 本土化配套服务,交付与成本双优
南通基地立足长三角核心区域,自有专业运输车队提供点对点配送,常规批量订单7-10天交付,新品试样48小时可出样,紧急订单可开通昼夜加工通道。全工序厂内完成无外发,省去多方对接、重复包装、往返运输成本,对比多厂商分段外协模式,客户综合采购成本可降低 15%-20%。

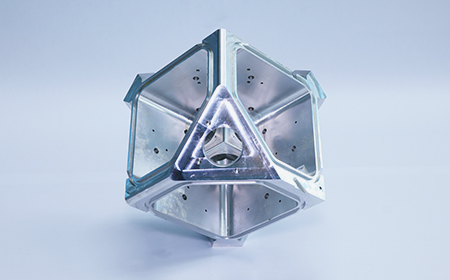

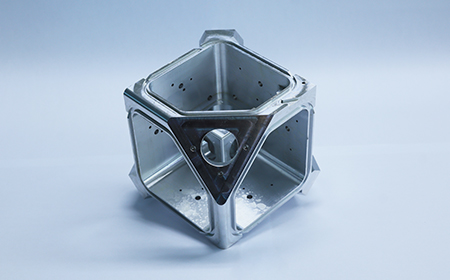

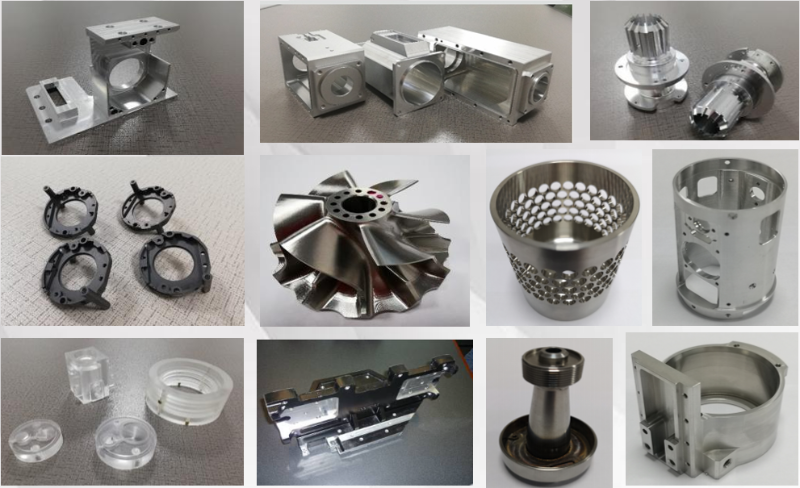

一站式加工方案广泛适配半导体产业链多类核心部件:一是设备腔体与结构件,如铝合金腔体内衬、聚焦环、真空法兰,配套硬质阳极氧化提升耐等离子腐蚀性能;二是封装测试夹具载具,如引线框架治具、芯片承载座,兼顾耐磨与尺寸稳定性;三是流体与热管理部件,如微流道板、冷却管路、气体分配盘,保障密封性能与介质兼容性;四是射频与导电组件,如铜制电极、传输部件,配套镀银镀金实现低接触电阻。
企业筛选精密加工供应商,不能仅关注单机加工精度,建议从五个维度综合评估:一是全工艺覆盖能力,是否可同步完成机加、表处、清洗,减少外协对接;二是检测硬件配置,是否具备三坐标、氦检等核心检测设备,保障数据可量化;三是半导体行业配套经验,是否熟悉真空、洁净、耐等离子等特殊工况要求;四是批量交付稳定性,是否有标准化制程管控体系,保障多批次一致性;五是本土化响应速度,是否具备快速试样与应急交付能力。
在半导体装备国产化持续深化的背景下,金属零部件精密加工早已不是单一的切削工序,而是集尺寸精度控制、表面功能赋能、洁净品质保障于一体的系统工程。分段外协模式受公差错配、转运损耗、交付低效等问题制约,已难以适配高端装备的品质与效率要求。
卓力达凭借精密加工 + 高端表处 + 洁净清洗一站式全链路能力,实现从图纸到成品的全流程管控,既能稳定保障零部件加工精度与表面性能,又能有效缩短交付周期、降低综合成本,为半导体设备、封测、高端装备客户提供可靠的本土化精密加工配套支持。
