半导体设备精密结构件的品质，由机械加工的尺寸精度、表面处理的功能性能、洁净清洗的制程适配度共同决定。随着半导体制程持续进阶，结构件不仅需实现微米级形位精度，更要通过表面处理赋予耐磨、绝缘、耐腐蚀等特性，并满足腔室应用下的百级洁净要求。传统多厂商分工序加工模式，易出现机加与表处标准不匹配、周转过程产生二次污染、交付周期不可控等问题。卓力达先进半导体（南通）有限公司依托全产业链布局，以高精度机械加工为核心，配套高端表面处理与半导体级洁净清洗能力，为客户提供一站式精密结构件加工解决方案，有效降低综合成本，保障交付一致性。

  一、核心基座：全品类高精机加工能力，覆盖半导体多元结构件需求

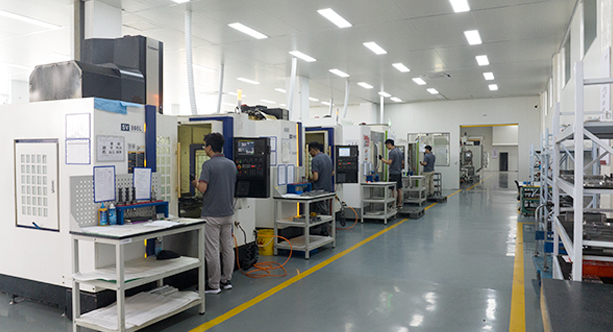

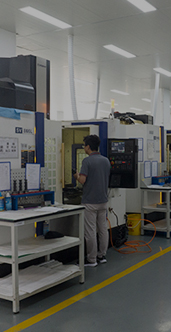

  机械加工是精密结构件成型的基础核心，直接决定部件的尺寸精度与装配适配性。卓力达构建了完善的 CNC 机加工产能矩阵，配备二十余台专业加工设备，覆盖卧式加工中心、立式车床、五轴联动加工中心、龙门加工中心、立式加工中心、数控车床等全品类，可适配从大型腔体到小型精密零件的全尺寸段加工需求。

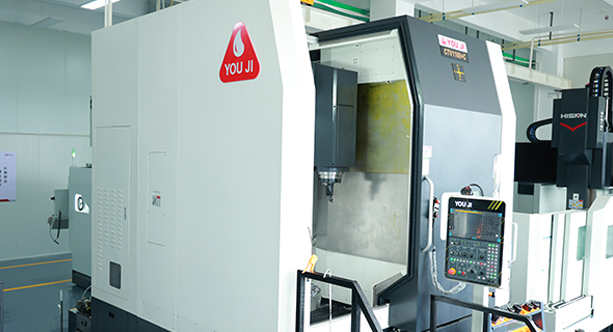

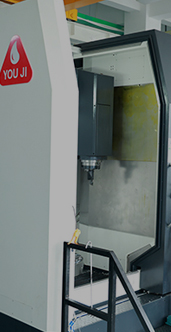

  其中，牧野 A81NX 卧式加工中心行程达 900*900mm，适用于高精度半导体腔体类部件加工；台湾油机 CTV1100+CT 立式车床最大切削直径 1100mm，具备 C 轴复合加工功能，可胜任硬材料重切削场景；2 台五轴联动加工中心可完成复杂曲面、多面特征的一体成型加工，减少多次装夹带来的精度误差；海天 GLU2030HS 龙门加工中心行程达 2000*3000mm，可承接大型结构件加工任务。

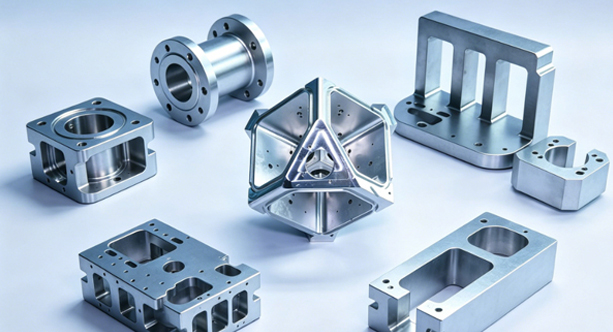

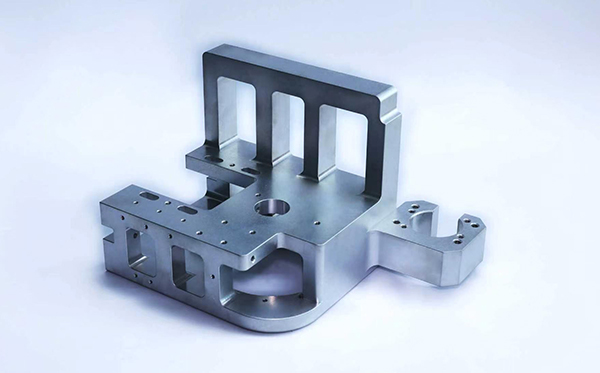

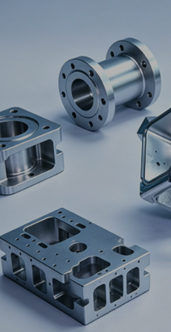

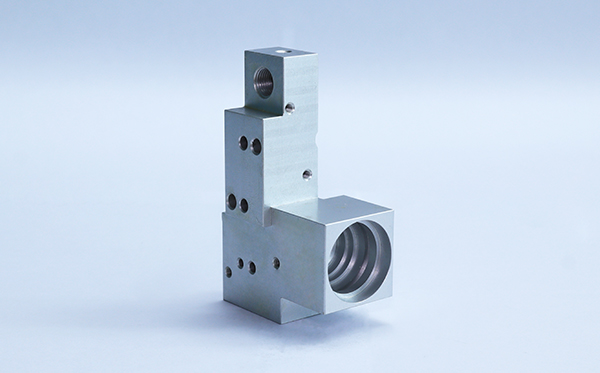

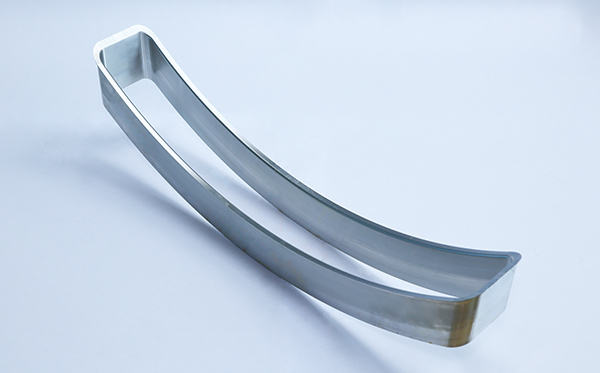

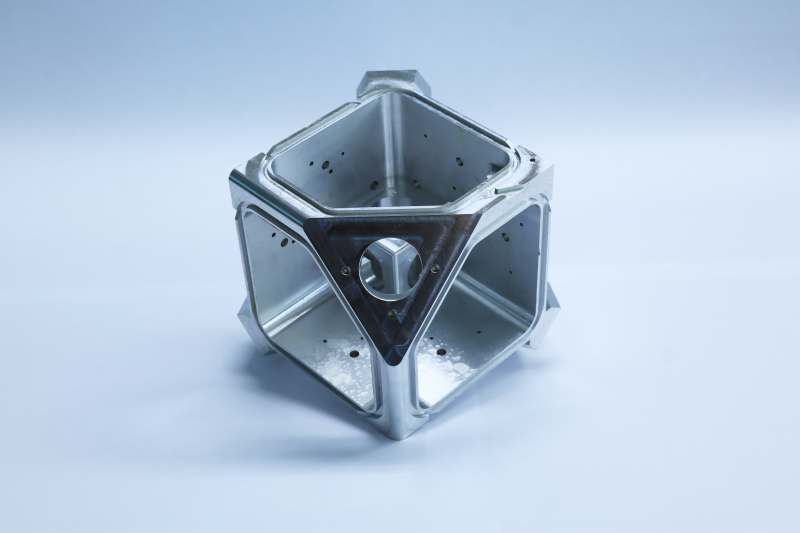

  针对铜质半导体部件易受污染的特性，公司设置独立铜机加专区，配备专用加工中心与数控车床，搭配专属三坐标测量设备，实现铜件加工全流程物理隔离，避免材质交叉污染。加工流程覆盖产品设计与工艺规划、原材料准备、粗加工、热处理、精加工、装配调试全链路，可加工铝合金、不锈钢、铜合金、高温合金、碳化硅等多种材质，适配半导体腔体、喷淋头、电极组件、封装夹具、管路件等各类精密结构件，关键尺寸精度可达微米级，充分匹配半导体设备的严苛装配要求。

  二、性能赋能：高端表面处理工艺，延伸结构件服役性能

  承接前端机加工序，卓力达配套完整的高端表面处理产线，实现机加成品的性能定向升级，免去客户二次转运与多厂商对接成本，保障工艺衔接的一致性。

  公司布局 8 条专业阳极氧化产线，涵盖硬质氧化线、本色氧化线、草酸氧化线、混酸氧化线各 2 条，可提供硫酸阳极氧化、硬质阳极氧化、草酸阳极氧化、导电氧化等多类工艺。不同工艺可实现差异化性能指标：导电氧化膜厚控制在 0.12-0.15μm，盐雾测试时长超 48 小时；硫酸阳极氧化膜厚 5-15μm，盐雾测试可达 336 小时，表面硬度 300-400HV；硬质阳极氧化膜厚可达 50-80μm，硬度高于 400HV，耐电压性能超 680V/Mil；草酸阳极氧化耐电压可达 1000V/Mil 以上，可适配不同绝缘、耐磨、耐腐蚀场景需求。

  除此之外，公司还具备电解抛光、化学镍、镀银、镀金、喷粉等表面处理能力，可根据部件功能需求定制工艺方案。机加与表处的一体化布局，可基于加工基材特性匹配最优表处参数，保障膜层与基体的结合力与均匀性，避免跨厂商加工出现的工艺适配问题。

  三、洁净兜底：半导体级清洗工艺，保障制程级应用标准

  完成机加与表处的结构件，需通过专业洁净清洗达到半导体腔室应用标准，卓力达配套的半导体精密清洗产线，为一站式加工提供终程品质保障，也可单独承接再生部件清洗翻新业务。

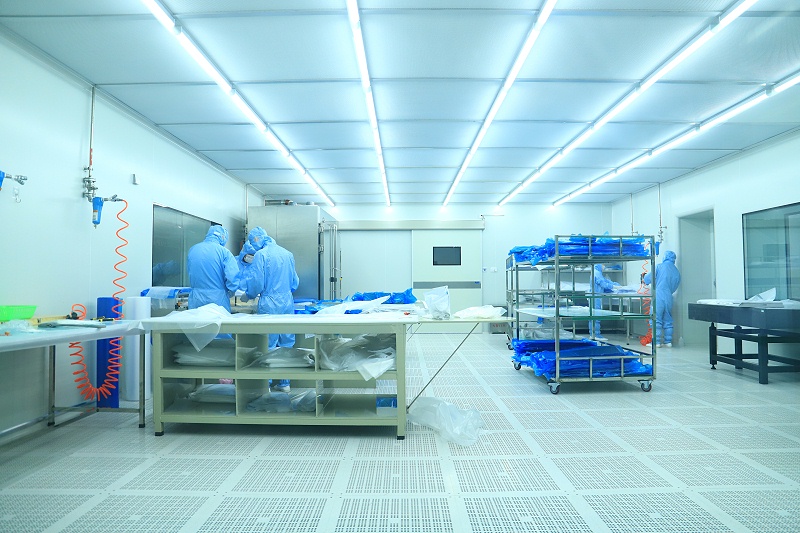

  公司布局 5 类专业清洗产线，包含新件机加后清洗线、旧件含铜清洗线、旧件非铜清洗线、含砷清洗线及研发试产线，配套千级、百级洁净车间，核心工序均在净空房内完成。清洗流程覆盖受入检查、预清洗、化学 / 物理清洗、中间检查、百级超声清洗、百级清洗、高温烘烤、百级烘干、量测、QIII 检测、百级包装全环节，全程采用电阻率≥18MΩ 的高纯度 DI 水，超声波功率稳定控制在 20±2w/in²，DI 水溢流量保持 5L/min，实现污染物与颗粒的精准去除。

  针对机加新件，可完成脱脂、金属元素管控清洗；针对再生部件，可实现 PVD、CVD、蚀刻、扩散等多制程部件的去膜与洁净修复，有效延长部件使用寿命。前端机加、表处与后端清洗的一体化布局，可避免部件跨厂商周转带来的二次污染与磕碰损伤，保障洁净度稳定性，缩短整体交付周期。

  四、全链路品控与高效交付，筑牢一站式服务优势

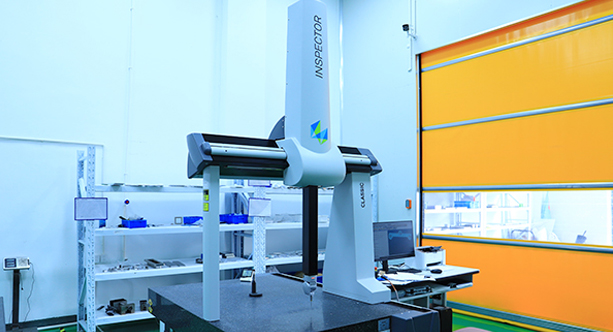

  卓力达已通过 ISO9001 质量管理体系、ISO45001 职业健康安全管理体系认证，建立全流程品质管控机制，每道工序设置专属检验节点。检测端配备海克斯康三坐标测量仪（最大行程 20001500800mm，精度 0.001mm）、三丰高度仪、表面粗糙度仪、QIII 检测设备、氦检仪、原子吸收分光光度计、离子测试仪等专业设备，可对尺寸精度、膜层性能、颗粒残留、金属离子含量等指标进行精准检测，其中成品颗粒管控可实现 0.1μm 颗粒不超过 3 颗。

  交付端实行昼夜生产模式，可快速响应急单需求；配套专业运输车队，采用定制加强木箱包装，常规线路 2 天内可达，清洗类业务可承担往返运输费用，全程支持货物定位追踪，保障部件运输安全。凭借成熟的一站式加工能力，公司已与富创精密、江丰电子、京东方等多家行业知名企业建立稳定合作，产品与服务获得广泛认可。

  综上，以高精机加为核心、高端表处为性能支撑、洁净清洗为品质兜底的一站式精密结构件加工模式，既解决了半导体客户多工序对接的管理痛点，也保障了产品精度、性能与洁净度的全维度达标。卓力达将持续精进各环节工艺技术，完善全链条服务能力，为半导体行业提供更可靠、更高效的精密加工解决方案。
