随着国内先进封装、功率器件、射频芯片产能持续扩张，半导体零部件对表面导电、耐蚀、键合性能的要求不断提升。镀金、镀银作为典型的贵金属功能性镀层，凭借优异的导电性、耐腐蚀性与焊接适配性，成为引线框架、射频腔体、连接触点、测试基座等核心零部件的标配表面处理方案。据行业调研数据，2025年全球半导体用贵金属表面处理市场规模达52.47亿美元，其中镀金占比62.8%、镀银占比37.2%；中国半导体设备零部件电镀服务市场规模达48.6亿元，同比增长19.3%，增速显著高于全球平均水平。

  镀金与镀银并非简单的外观装饰工序，而是直接决定零部件导电稳定性、信号传输质量与服役寿命的核心工艺。不同应用场景对镀层厚度、均匀性、孔隙率、结合力有着明确的量化要求，粗放式电镀工艺易引发银层硫化、铜基材扩散、镀层脱落等问题，进而造成封装失效、信号损耗、产线良率下滑。

  一、镀金与镀银核心性能参数对比

  镀金、镀银各有性能侧重，需根据工况、成本、可靠性要求匹配方案，二者量产实测核心对比如下：

  从参数可见，镀银在导电性能与成本之间具备更高平衡度，是封装端引线框架的主流方案；镀金在耐环境、长周期可靠性上优势显著，多用于设备端与高可靠场景。两类镀层均需配套镍底镀层，阻挡铜基材向表层扩散，延长镀层服役寿命。

  二、半导体领域四大核心应用场景与技术要求

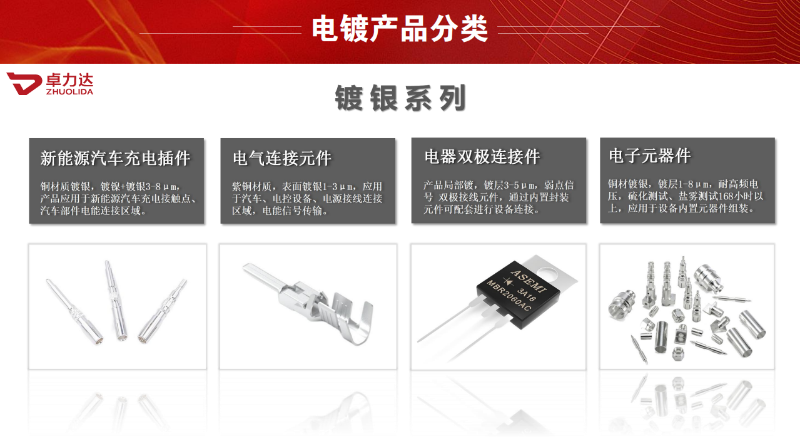

  1. 集成电路引线框架镀银

  引线框架是封装环节的核心承载件，镀银层需满足芯片键合、焊锡浸润、导电散热多重需求。依据行业标准，局部镀银层平均厚度不低于3μm，最薄点不低于2.5μm，键合强度大于40mN；镀层孔隙率≤5个/cm²，避免铜基材扩散引发银层变色、可焊性下降。目前QFN、SOP、TO系列封装引线框架，镀银方案应用占比超过75%，是封装领域用量最大的贵金属镀层。

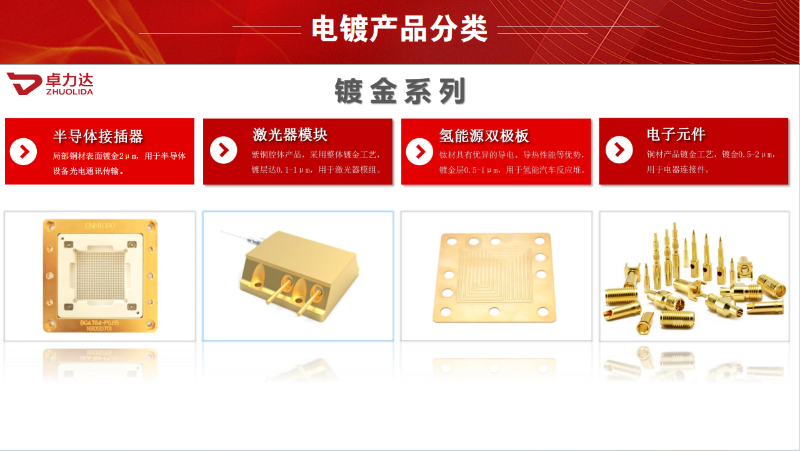

  2. 射频与腔体零部件镀金

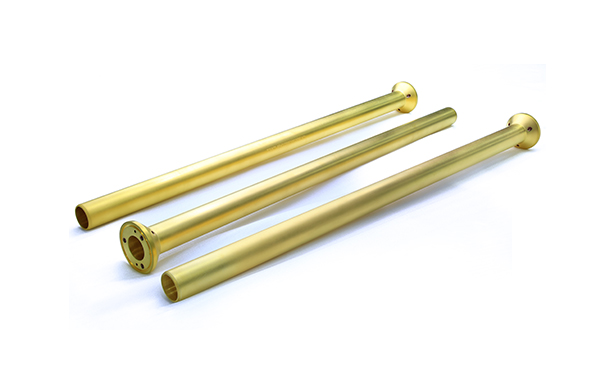

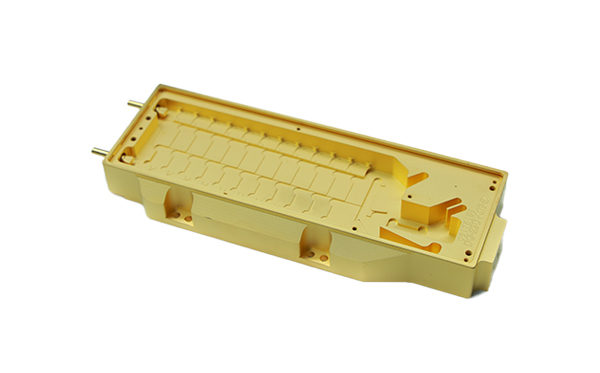

  半导体设备射频电极、气体分配盘、真空腔体内衬，对信号损耗、耐等离子轰击要求严苛。硬质镀金层厚度通常控制在2~5μm，表面粗糙度 Ra≤0.2μm，可在高频工况下保持低信号损耗；配套镍磷打底镀层，耐受500小时以上等离子体刻蚀，是射频类零部件的首选表处方案。

  3. 连接器与测试座触点镀金

  测试插座、高速连接器触点需承受反复插拔与长期环境老化。硬金镀层（钴合金金）插拔寿命可达25万次以上，接触电阻变化率≤10%；汽车电子、工业级场景中，镀金触点可通过1000小时高温高湿测试，接触电阻增量≤2mΩ，保障长期连接可靠性。

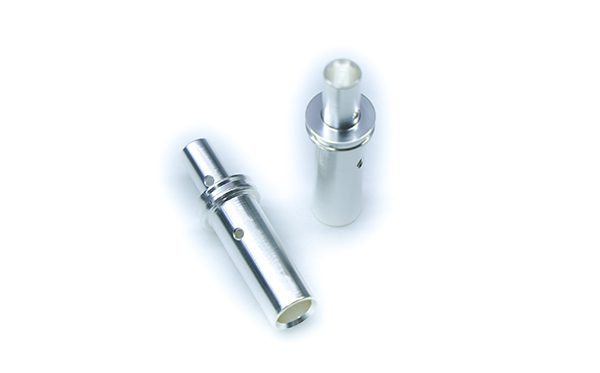

  4. 功率器件电极镀银

  IGBT、MOSFET功率模块的电极与散热底座，大电流工况下需极低导通电阻。镀银层导电率优于镀锡、镀镍，可降低导通损耗与温升；配套耐高温工艺，260℃回流焊5次无起皮、无变色，适配功率器件高温服役环境。

  三、半导体镀金镀银加工的四类典型行业痛点

  当前行业普遍采用“基材成型外协+电镀外协”的分段模式，容易引发多类品质与交付问题。第一，尺寸公差累积超差。成型阶段未预留镀层厚度余量，电镀后装配面、引脚、螺纹尺寸偏移，跨厂商模式下尺寸不良率可达28%，需二次返工打磨。第二，镀层结合力不足。前处理除油、活化工艺与基材不匹配，易出现镀层鼓包、脱落；半导体真空环境下，镀层碎屑脱落会直接引发腔体颗粒污染，造成设备停机。第三，银层硫化与铜扩散。镀银层孔隙率超标、厚度不足，存储与服役过程中易出现硫化发黑、铜原子扩散，导致可焊性下降，行业统计约32%的引线框架存储失效来源于此。第四，洁净度管控缺失。电镀后仅做普通水洗，表面残留药剂与金属微粒，直接上机会引入离子污染；核心零部件需配套百级清洗，才能满足半导体上机洁净标准。

  四、卓力达：零部件加工+高端表处+百级清洗一体化优势

  南通卓力达打通精密零部件加工、镀金镀银高端表处、百级洁净清洗全自主产能，形成一体化闭环服务，对比分段外协模式具备多重量化优势。

  第一，尺寸与镀层协同管控，从源头规避公差偏差。图纸评审阶段即同步核算镀层厚度预留量，成型工序精准控制基材尺寸，镀后成品尺寸公差稳定±0.01mm。对比分段外协，尺寸匹配偏差率降低70%，跨工序返工率从行业平均18%降至3%以内。

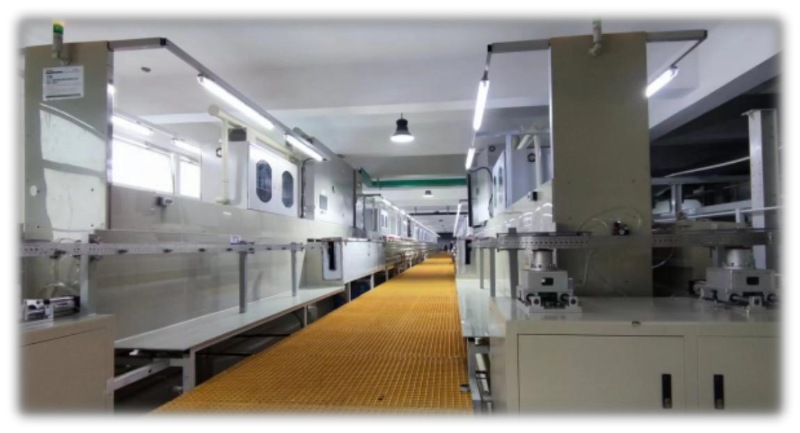

  第二，高精度电镀工艺，镀层性能稳定可控。自主C5电镀事业部配套多条产线，镀银层厚度公差±10%，镀金层公差±8%，孔隙率≤3个/cm²，完全符合SJ/T行业标准。配套专用前处理工艺，镀层结合力可通过百格测试零脱落，260℃高温回流焊无起皮、无变色，批量良率稳定在98.5%以上。

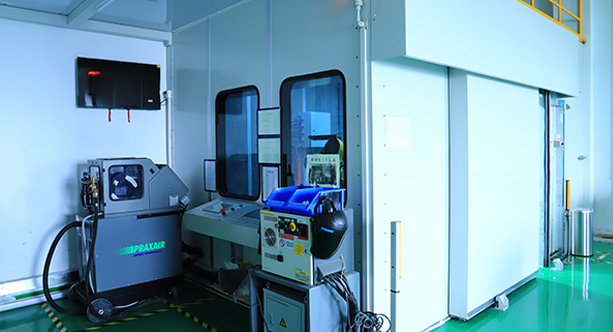

  第三，百级清洗闭环配套，适配半导体洁净要求。电镀后直接衔接百级精密清洗产线，经五级18.2MΩ・cm超纯水漂洗与真空烘干，成品表面≥0.5μm、颗粒≤2颗/cm²，金属离子析出＜0.05ppb，无需客户二次清洗即可上线使用。

  第四，全链路品控可追溯。配套X射线镀层测厚仪、四探针电阻测试仪、盐雾试验箱、金相显微镜全套检测设备，执行来料-制程-成品三级检验，每批次留存厚度、结合力、盐雾、洁净度完整检测报告，可完整对接封测厂、设备厂供应商审核标准。

  第五，交付与成本优势显著。全工序厂内完成无外发转运，常规批量订单交付周期7~10天，江浙沪试样48小时交付；对比“成型+电镀+清洗”多方外协模式，综合采购成本降低15%~20%，同时单一责任主体便于品质问题快速溯源。

  五、镀金镀银服务商选型的五大评判标准

  选型不能仅对比贵金属报价，需从工艺与配套能力综合评估：一是镀层厚度均匀性，确认复杂结构、微孔、引脚位置的镀层偏差范围；二是结合力可靠性，验证高温、弯折后的镀层附着状态；三是耐环境性能，明确盐雾、高温高湿下的电阻变化率；四是洁净配套能力，是否具备百级清洗与真空封装条件；五是一体化配套能力，能否同步完成基材成型与缺陷修复，减少多方对接成本。

  六、结语

  在半导体产业链国产化持续深化的背景下，镀金镀银已从通用表面处理升级为保障零部件功能可靠性的核心工序。分段外协模式受公差错配、结合力不稳定、洁净度不足等问题制约，难以适配高端半导体零部件的长期稳定需求。选择具备精密成型、功能性电镀、百级清洗全链路能力的一体化服务商，既能稳定保障镀层性能与洁净品质，又能有效压缩交付周期与综合成本，助力半导体零部件供应链国产化升级。
