一、镀镍：为精密零件提供耐磨、耐蚀、均匀的保护层

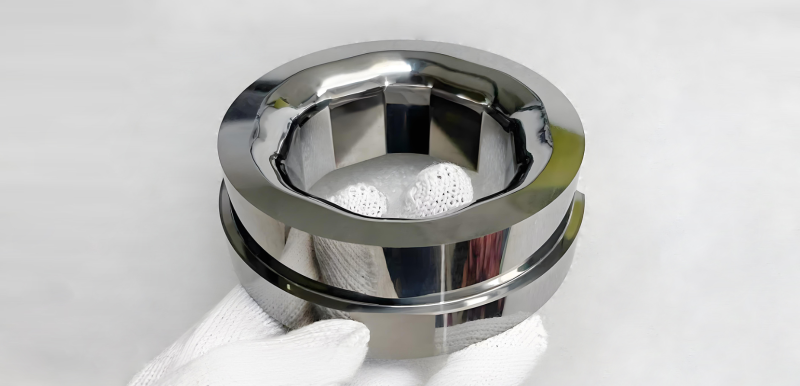

  镀镍主要分为电镀镍与化学镀镍（无电解镀镍）。电镀镍依靠外加电流沉积，适合外观与导电性镀层；化学镀镍通过化学还原自催化沉积，厚度均匀，可覆盖内孔、盲孔与复杂曲面，是半导体设备零部件、精密工装与传动部件的常见选择。

行业常见参数水平：化学镀镍镀态硬度约HV500-600，热处理后可提升至HV900-1000；中高磷化学镍中性盐雾试验（ASTM B117）可持续1000小时以上；镀层厚度多在1-75μm按需控制，均匀性约±5%。

卓力达表面处理体系覆盖化学镍、刷镀镍（SNP）、电镀镍等工艺，可结合材质与工况选择镀层方案，并在镀前完成精密清洗与活化处理，保障结合力与一致性。

  二、镀锡：兼顾可焊性、导电性与耐蚀性的连接保障

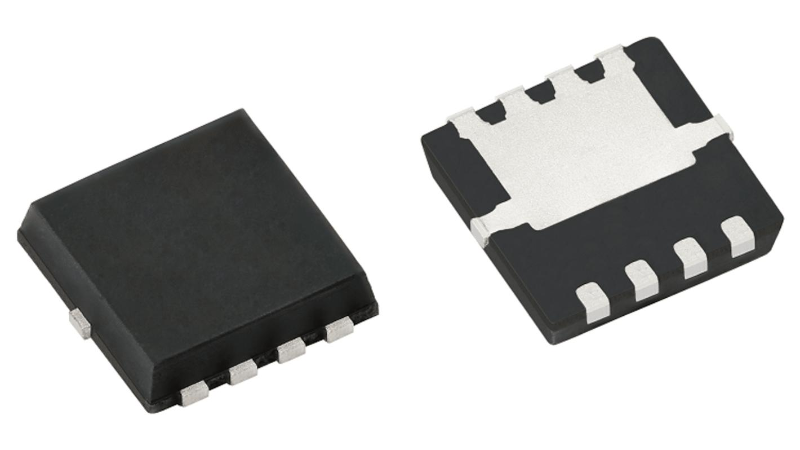

  纯锡熔点约232℃，镀锡层导电导热性能良好，锡表面易与常用焊料形成可靠冶金连接，是电子元件、连接器、引线框架、铜排与线路板等产品表面处理的常用方案。镀锡还能延缓铜基材氧化变色，提升接触稳定性；按外观与可靠性需求，可选择光亮锡或哑光（雾）锡，高可靠性电子装配多倾向哑锡以降低锡须风险。在汽车电子等场景，镀锡件需经受-40℃至+125℃的冷热循环考验，对镀层均匀性与工艺稳定性要求较高。

  卓力达精密电镀体系涵盖镀金、镀银、化学镍、镀锡等多元工艺，可按零件功能组合应用，实现镀层与后续工序的无缝衔接。

  三、一站式加工：机加、表处、清洗、检测同厂完成

  相比机加、表面处理、清洗分别外发，卓力达将专业机加、高端表处与精密清洗整合在同一工厂：

  机加环节：配置牧野卧加A81NX、油机立车CTV1100+C等设备，最大切削直径可达1100mm，适合硬材料与重切削加工；

  表处环节：电镀、阳极氧化（8条产线）、电解抛光EP、钝化等工艺齐备，可按零件功能组合选用；

  清洗环节：设有百级/千级洁净室及百级超声、千级超声、百级烘干、高温烘烤等工序，控制微污染；

  检测环节：三坐标、高度仪精度可达0.001mm，配套QIII测试、粗糙度仪、氦检仪等设备，覆盖尺寸、表面与密封性能验证。

  一站式模式减少了零件跨供应商周转的时间与污染风险，品质责任更清晰，打样与批量交付节奏更可控；集团还具备化学蚀刻、精密电铸、激光切割、精密冲压等多元工艺组合能力。多年来，卓力达为德国博世、京瓷、京东方、华星光电、富创精密、华为、小米、江丰电子等企业提供配套服务。

  四、品质与交付保障

  卓力达集团成立于2000年，卓力达先进半导体（南通）有限公司成立于2015年，注册资本5000万元，是具备多工艺组合生产能力的专精特新企业。工厂支持昼夜清洗与点对点运输，重要件采用定制木箱加强防护；团队可参与客户早期研发，围绕图纸与工况提前评估镀层方案，减少试错成本。

  五、常见问题（FAQ）

  Q1：化学镀镍和电镀镍怎么选？

  A1：对厚度均匀性、内孔与复杂结构覆盖要求高时优先化学镀镍；对外观与大批量导电镀层，电镀镍性价比更优，可结合工况评估。

  Q2：镀锡层的可焊性保存期有多长？

  A2：在良好储存条件下，镀锡层可焊性通常可保持6-12个月，具体与镀层厚度及储存环境有关。

  Q3：机加件可以直接镀镍、镀锡吗？

  A3：建议先完成精密清洗与活化处理。卓力达可在同一工厂内完成机加、清洗、表处与检测，减少转运污染。

  如需打样或技术交流，欢迎联系卓力达先进半导体（南通）有限公司：业务经理沈斌（18912879083 微信同号）；商务邮箱yw8@zhuolida.com；地址：江苏省南通高新技术产业开发区金川路268号。
