  随着国内半导体设备、封测装备国产化提速,铝合金、不锈钢、铜合金零部件对镀层均匀性、耐蚀性、阻挡扩散能力要求持续提升。据行业调研,2026 年国内半导体零部件表面处理市场规模突破 62 亿元,化学镍作为无电解自催化镀层,年增速达到 18.6%,被大量应用于腔体配件、流体管路、测试治具、连接基座等关键部件。

  化学镍区别于普通电镀,依靠化学反应沉积镍-磷合金,不受电场分布约束,深孔、螺纹、盲槽均可获得均匀镀层;兼顾耐磨、抗腐蚀、铜扩散阻挡多重能力。但半导体级化学镍对磷含量、孔隙率、离子污染管控严苛,传统分段外协模式极易出现漏镀、尺寸超差、表面残留离子等问题。

  一、半导体化学镍核心量化性能指标

  化学镍按照磷含量分为低磷、中磷、高磷三大体系,适配半导体制程不同工况,核心参数如下:

镀层类型

磷含量

典型膜厚

核心性能

半导体适配场景

低磷化学镍

2-5%

5-20μm

硬度高、耐磨性好、具备磁性

测试治具、耐磨运动构件

中磷化学镍

6-9%

8-25μm

耐蚀与焊接性能均衡

封装基座、连接器、管路配件

高磷化学镍

10-13%

10-30μm

非磁性、耐强酸腐蚀、低孔隙

真空腔体、特气管路、等离子工况部件

  半导体零部件化学镍验收关键指标:镀层厚度公差±10%,孔隙率≤0.5 个/cm²;中性盐雾≥500h;成品表面金属离子析出<0.05ppb;热处理后硬度可达 800-1000HV,同时镀层不能引入可迁移杂质离子,保障晶圆制程安全。

  二、分段外协模式下化学镍加工四大共性痛点

  行业普遍采用 “机加外协 + 化学镍外协 + 清洗外协” 分段模式,存在多重品质风险。 第一,镀层增量造成尺寸超差。化学镍镀层具备稳定沉积厚度,机加阶段未预留镀层余量,镀后密封面、螺纹、装配位容易超差。跨厂商协同统计,尺寸匹配不良率可达 22%,需要返工打磨,严重时直接报废。 第二,复杂结构漏镀、镀层厚薄波动。深孔、微流道、螺纹腔体件,若工装挂具与槽液循环设计不合理,内腔镀层偏薄,局部耐蚀失效,部分工件内腔镀层偏差可达 40% 以上。 第三,表面药剂残留带来离子污染。普通化学镍厂商仅做基础水洗,工件表面残留镍盐、磷酸盐,上机后析出杂质,造成腔体、管路内部污染,影响晶圆良率。 第四,多次转运带来磕碰与责任推诿。机加件、镀后工件跨厂运输,精密密封面容易划伤;出现起皮、腐蚀、洁净度不达标问题,机加、表处、清洗三方互相推诿,故障定位周期长,影响项目进度。

  三、卓力达机加 + 化学镍 + 百级清洗一站式差异化优势

  依托集团 20 余年精密加工积累,南通卓力达打通CNC 精密机加、化学镍表面处理、百级精密清洗、性能检测全自主产能,拥有自动化化学镍产线,配套 PPT 中记载的千级 / 百级洁净车间、多类型精密清洗线,实现毛坯入厂到成品真空封装全闭环交付,对比分段外协具备多重量化优势。

  1. 前期 DFM 工艺协同,尺寸公差可控

  图纸评审阶段,工艺工程师同步核算化学镍镀层生长厚度,指导机加预留对应加工余量,统一加工基准。镀后成品尺寸公差稳定控制 ±0.01mm 以内;对比分段外协模式,尺寸匹配偏差率降低 70%,跨工序返工率由行业 18%下降至3%以内。

  2. 复杂工件全域均匀上镀,适配半导体异形件

  针对腔体、管路、微流道、螺纹类零部件,定制专用工装夹具与槽液循环方案。深宽比 4:1 内腔结构,镀层厚度偏差控制在 ±15% 以内,规避深孔、盲孔漏镀问题;可按需实现低 / 中 / 高磷化学镍定制,孔隙率稳定≤0.5 个 /cm²,满足真空、特气、等离子多工况使用要求。

  3. 厂内闭环流转,配套半导体级百级清洗

  化学镍完成之后,工件直接转入内部千级、百级清洗产线,采用 18.2MΩ・cm 超纯水多级梯度漂洗、真空氮气烘干,全程不跨厂转运,二次污染发生率从 28% 降低至 3% 以内。成品表面≥0.5μm 颗粒≤2 颗 /cm²,金属离子析出<0.05ppb,完成百级真空封装,客户开箱可以直接上机装配,无需二次清洗处理。

  4. 全套检测设备,全流程数据可追溯

  配备 X 射线膜厚测试仪、盐雾试验箱、三坐标测量仪、粗糙度仪、ICPMS 痕量杂质检测设备,执行来料制程成品三级检验,每批次出具完整膜厚、盐雾、洁净度检测报告。企业已取得 ISO9001、ISO45001 体系认证,化学镍批量良率稳定 98.5% 以上,可满足设备厂、晶圆厂供应商审核要求。

  5. 长三角本土化交付,成本优势明显

  南通基地立足长三角半导体产业集群,试样 48 小时可交付,常规批量订单 7-10天完成;紧急订单开通昼夜排产通道。全部工序厂内闭环,省去多方对接、来回物流周转成本,综合采购成本相比多方外协降低 15%-20%

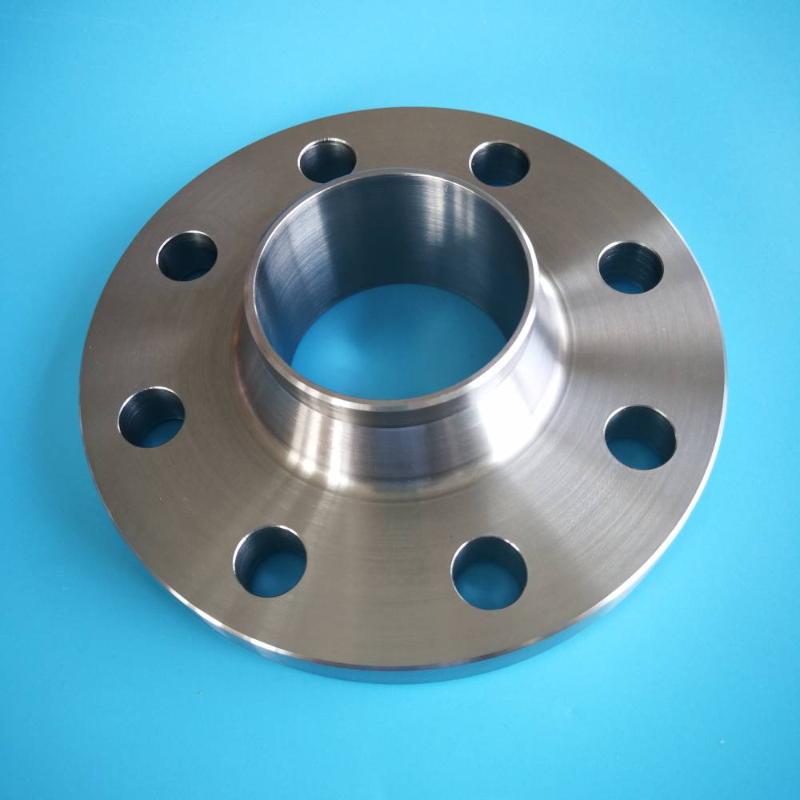

      镀化学镍

  四、化学镍在半导体领域核心应用场景

  1.真空腔体及管路配件:不锈钢、铝合金腔体附件、特气管路组件,选用高磷非磁性化学镍,提升耐蚀,降低真空放气。

  2.封装测试治具基座:测试底座、定位工装,选用中磷化学镍,兼顾耐磨、焊接性能,延长治具使用寿命。

  3.射频与连接零部件:各类导电连接基座,化学镍作为底层阻挡镀层,后续可叠加镀金、镀银,阻止基材铜元素向外扩散。

  4.流体与热管理部件:微流道冷却板、介质接触构件,依靠镀层均匀优势,保护基材不受工艺介质腐蚀。

  五、化学镍服务商选型五大评判维度

  选型不能只看报价,综合评估五点:一是工艺矩阵能力,是否具备低、中、高磷全系列化学镍工艺,具备异形深孔件量产经验;二是DFM 协同能力,能否前置参与图纸评审,核算镀层余量,保障镀后尺寸;三是洁净配套能力,是否自有百级清洗,能够控制离子、颗粒残留;四是检测实力,是否具备膜厚、盐雾、ICPMS 杂质检测,可出具完整量化报告;五是一体化服务能力,能否同步承接机加工、表面处理、清洗,减少多供应商对接风险。

  六、结语

  半导体行业的化学镍早已不是简单防腐镀层,而是兼顾尺寸精度、耐蚀耐磨、低离子析出的关键功能层。传统分段外协模式,公差错配、漏镀、二次污染风险突出。卓力达凭借精密机加 + 化学镍 + 百级清洗一站式全链路能力,实现从图纸到可上机成品的全流程管控,既保障镀层各项性能指标,又缩短交付周期、降低综合采购成本,为半导体设备与封测企业提供本土化高品质零部件配套。
