随着国内半导体刻蚀、薄膜沉积设备国产化进程加快，6061、7075 系列铝合金凭借质轻、导热性优、易精密加工的特性，成为腔体内衬、聚焦环、屏蔽罩、治具载具的核心基材。据行业调研数据，2026年国内半导体设备金属零部件中，铝合金功能件占比超40%，其中65%以上需配套阳极氧化表面处理，年需求增速达19.2%。阳极氧化通 过电化学方式在铝基材表面生成致密氧化铝膜，可同步提升耐蚀性、耐磨性、绝缘性与洁净度，是半导体铝制部件的标配工艺。

目前行业普遍采用机加、氧化、清洗分段外协模式，易出现尺寸超差、膜厚不均、二次污染等问题，难以适配高端半导体装备的严苛要求。集精密机加、阳极氧化、百级洁净清洗于一体的一站式方案，凭借全流程可控、品质稳定、交付高效的特点，正成为行业主流选型方向。

一、四大主流阳极氧化工艺与核心量化参数

半导体领域常用阳极氧化分为导电氧化、硫酸阳极氧化、硬质阳极氧化、草酸阳极氧化四类，不同工艺膜厚、性能差异显著，需根据工况精准选型。卓力达配置8条独立阳极氧化产线，其中硬质氧化线2条、本色氧化线2条、草酸氧化线2条、混酸氧化线2条，可稳定输出四类标准工艺，核心性能参数如下：

其中硬质阳极氧化综合耐磨、耐蚀、绝缘性能最优，是刻蚀、PVD/CVD 腔体内部件的首选；草酸氧化凭借更高耐击穿电压，广泛应用于射频、高压类零部件。所有工艺均可配套封孔处理，进一步提升耐候与洁净性能。

二、分段外协模式的四类共性品质痛点

当前行业普遍采用“机加工外协 + 阳极氧化外协 + 清洗外协”的分段供应模式，在实际落地中存在多类共性问题，直接拉高综合采购成本。

1.余量错配引发尺寸超差。阳极氧化膜存在双向生长特性，约50% 膜厚向内渗透、50%向外生长，机加阶段若未精准预留尺寸，氧化后装配面、密封槽、螺纹易超差。行业统计显示，跨厂商协作模式下尺寸匹配不良率可达22%，需二次返工打磨，严重时直接报废。

2.复杂结构膜厚均匀性差。深槽、盲孔、薄壁异形件受电流分布与槽液循环影响，易出现边角过烧、内腔膜厚偏薄，部分深孔位置膜厚偏差可达60%，导致局部耐蚀、绝缘性能不达标。

3.跨厂转运造成二次损伤。机加件跨厂运输至氧化厂，途中易出现磕碰划伤、表面氧化，精密面返修率约15%；氧化后再转运清洗环节，工件吸附粉尘，抵消膜层洁净优势。

4.洁净后处理能力不足。普通氧化厂仅完成基础水洗，表面残留药剂离子与微颗粒，无法直接满足半导体上机洁净要求，客户需额外安排清洗工序，拉长整体交付周期。

三、卓力达一站式机加 + 氧化 + 清洗的核心优势

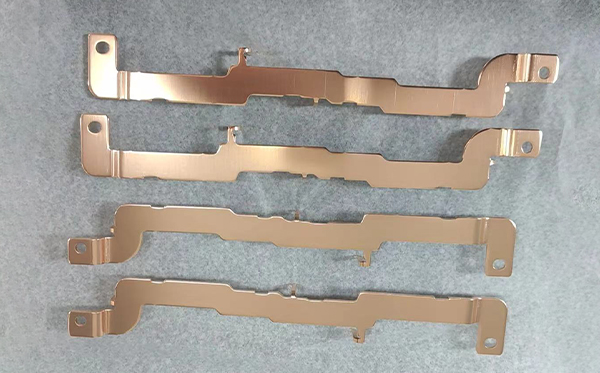

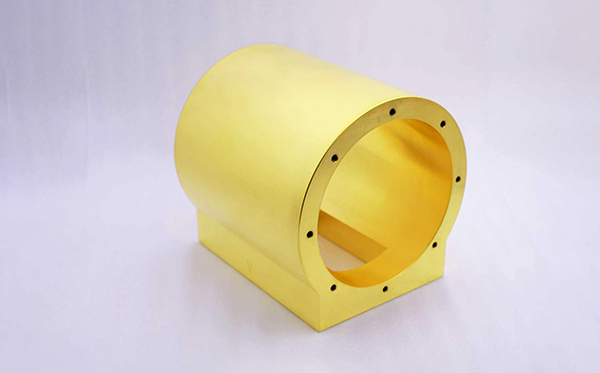

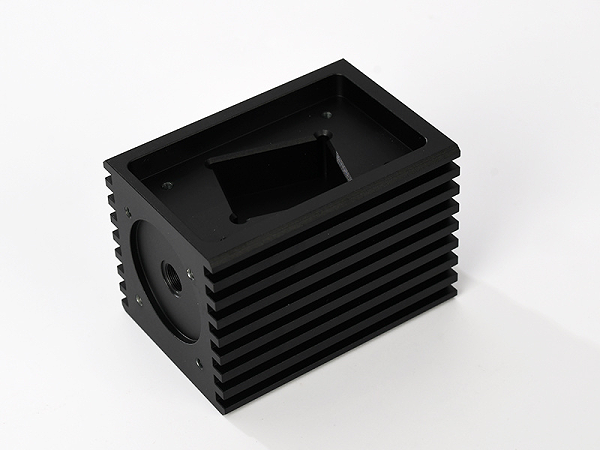

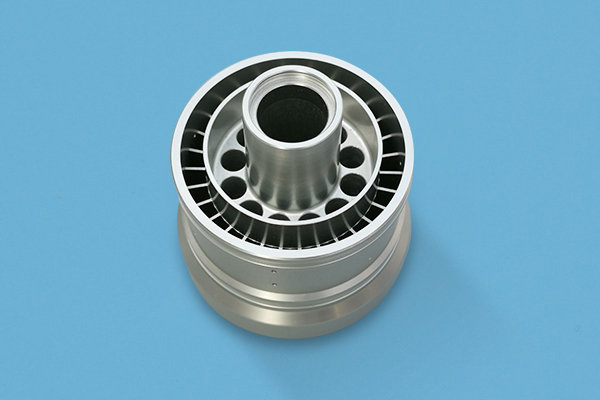

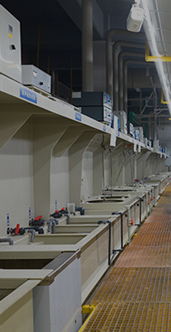

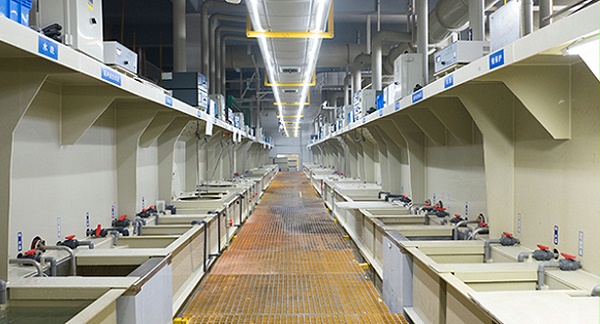

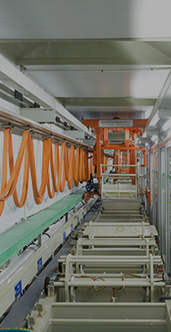

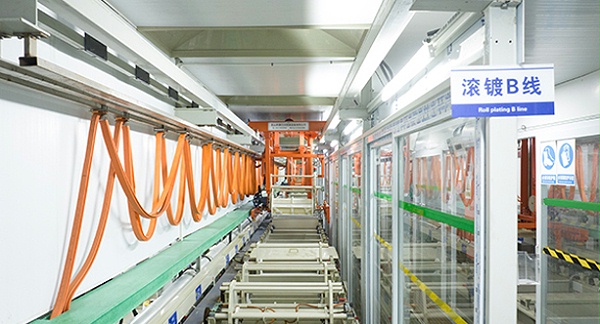

卓力达深耕精密金属加工20余年，南通基地打通CNC精密机加、高端表处、化百级洁净清洗全自主产能，配置牧野卧式加工中心、五轴联动加工中心、海天龙门加工中心等多类机加设备，配套8条阳极氧化产线与分级洁净清洗线，实现从毛坯入厂到成品交付的全链路闭环，对比分段外协具备多重量化优势。

1. 全工艺矩阵覆盖，产能稳定充足

拥有硬质、本色、草酸、混酸四类共8条阳极氧化线，可同步承接小批量试样与大规模量产订单，适配从0.12μm导电氧化到80μm硬质氧化的全区间需求，产能配置可满足长三角半导体设备厂商的批量交付需求。

2. 前置工艺协同，尺寸精度全程可控

图纸评审阶段即结合氧化工艺类型，精准核算膜厚生长量与机加预留量，统一加工基准与公差补偿方案。例如针对 50~80μm硬质阳极氧化，机加阶段提前预留对应尺寸，氧化后成品尺寸公差稳定控制在±0.01mm以内。对比分段外协模式，尺寸匹配偏差率降低70%，跨工序返工率从行业平均18%降至3%以内。

3. 定制化挂具设计，复杂结构均匀成膜

针对半导体腔体深槽、薄壁、微孔类异形件，定制专用导电挂具与电解液循环方案，优化电流分布与槽液流动性。深宽比3:1的内腔结构，膜厚偏差可控制在±15%以内，无漏氧化、边角过烧缺陷，完全满足等离子制程部件的均匀性要求。

4. 氧化 + 百级清洗闭环，洁净品质可控

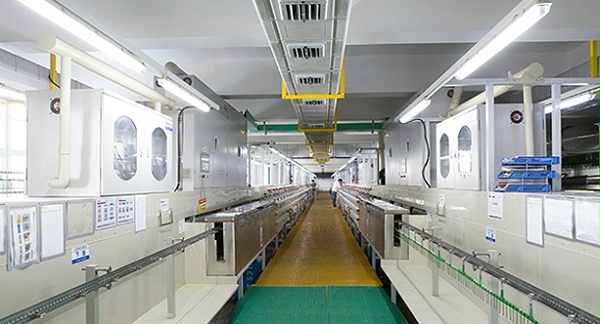

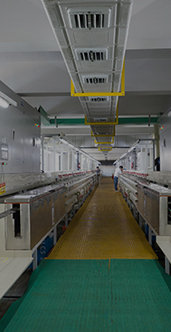

阳极氧化完成后，工件直接转入内部百级清洗产线，经多级18.2MΩ・cm 超纯水漂洗与真空烘干，全程厂内流转无需跨厂运输，大幅减少二次粉尘污染。成品表面≥0.5μm 颗粒≤2 颗 /cm²，金属离子析出＜0.05ppb，配套百级真空包装，无需客户二次处理即可满足半导体上机洁净标准。

5. 全维度品控体系，批次性能可追溯

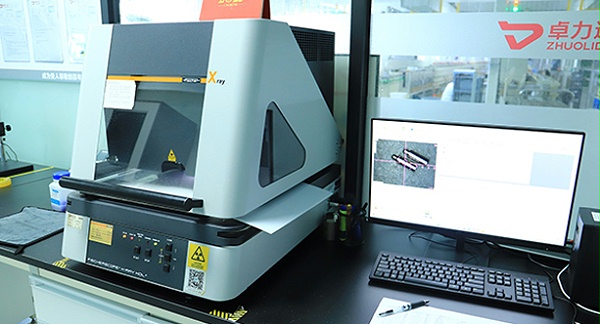

配备海克斯康三坐标测量仪（精度 0.001mm）、三丰高度仪、表面粗糙度仪、膜厚测试仪、盐雾试验箱、耐压测试仪等全套检测设备，执行来料 - 制程 - 成品三级检验。每批次留存膜厚、硬度、盐雾、尺寸完整检测报告，企业已通过 ISO9001质量管理体系、ISO45001职业健康安全体系认证，批量氧化良率稳定在98.5%以上。

6. 本土化快速交付，综合成本更优

南通基地立足长三角半导体产业集群，自有专业运输车队提供点对点配送，常规批量订单交付周期7~10天，新品试样48小时可出样，紧急订单可开通昼夜加工通道。全工序厂内完成无外发，省去多方对接、往返运输与重复包装成本，对比多厂商分段外协模式，客户综合采购成本可降低15%~20%。



四、阳极氧化在半导体领域的核心应用场景

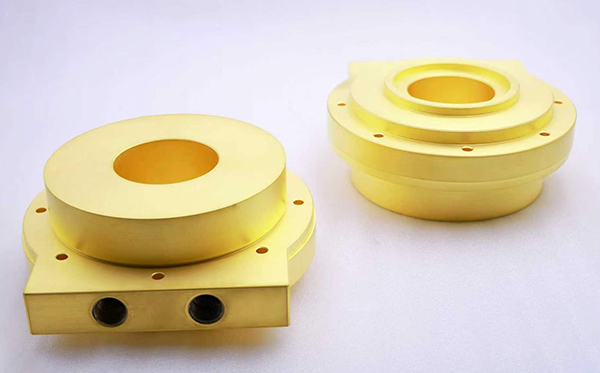

一站式阳极氧化方案广泛适配半导体产业链多类核心部件：一是工艺腔体与结构件，如刻蚀、PVD/CVD 设备铝制腔体内衬、屏蔽罩，采用硬质阳极氧化提升耐等离子轰击与绝缘性能，延长腔体 PM 周期；二是聚焦环与传输部件，晶圆聚焦环、传输导轨、定位基座，兼顾耐磨与低颗粒脱落特性，减少晶圆刮擦风险；三是工装与承载治具，晶圆承载盘、定位治具、花篮配件，采用硫酸阳极氧化提升耐清洗腐蚀能力，延长治具使用寿命；四是射频与高压绝缘件，射频电极基座、高压绝缘结构，采用草酸阳极氧化保障电气绝缘可靠性。

五、阳极氧化服务商选型参考建议

筛选阳极氧化服务商，不能仅关注报价，建议从五个维度综合评估：一是工艺线体配置，是否覆盖硬质、草酸等多类氧化工艺，具备半导体级量产经验与稳定产能；二是尺寸协同能力，能否前置参与图纸评审，精准控制氧化后尺寸公差；三是洁净配套能力，是否自带百级清洗工序，满足半导体上机洁净要求；四是检测体系完善度，是否具备膜厚、硬度、盐雾、耐压自主检测能力，数据可追溯；五是一体化服务能力，是否可同步完成机加工与后续清洗，减少多方对接成本。

六、结语

在半导体装备国产化持续深化的背景下，阳极氧化已从普通防腐工序，升级为保障铝制零部件耐磨、绝缘、洁净性能的核心工艺。分段外协模式受公差错配、膜厚不均、二次污染等问题制约，已难以适配高端半导体设备的品质要求。

卓力达凭借半导体零部件精密加工 + 高端表处 + 百级清洗一站式全链路能力，实现从尺寸精度到表面性能的全流程管控，既能稳定保障零部件氧化品质与洁净标准，又能有效缩短交付周期、降低综合成本，为半导体设备、高端装备客户提供本土化、高品质的表面处理配套支持。
