在半导体制造产线中，PVD、CVD、刻蚀、扩散等核心设备长期运行后，其腔体屏蔽件、气体分配盘、内衬环等关键零部件表面会逐步沉积含铜薄膜及金属离子残留。据行业统计，含铜沉积物若未得到有效清除，可导致器件栅极漏电失效概率上升约 25%，少数载流子寿命下降可达一个数量级。因此，半导体旧件含铜清洗已成为设备维护与零部件再生环节中技术门槛较高的工序之一。南通卓力达先进半导体依托二十余年精密金属加工基底，整合百级洁净清洗、阳极氧化、电解抛光、精密电镀等全自主产能，为客户提供从旧件入厂检测到成品交付的一站式闭环解决方案。
半导体旧件表面的含铜污染物并非单一形态，通常包含金属铜颗粒、氧化铜层、铜-有机络合物（如 Cu-BTA）以及嵌入基材微裂纹中的铜离子。不同形态需要匹配差异化的化学去除机制，单一清洗药液难以实现全面清除。
从行业标准来看，先进制程对清洗后表面残留的控制极为严格：28nm 以上节点要求金属总量≤3×10¹⁰ atoms/cm²；14nm及以下节点要求金属总量≤1×10⁸ atoms/cm²，单类杂质浓度需控制在 0.8ppb 以内；铜互连专用清洗环节中，铜腐蚀速率必须≤0.03nm/min，以避免基材过度蚀刻导致尺寸超差。此外，清洗后表面粗糙度（Ra）变化不应超过±0.1nm，晶格完整性需保持无损伤。

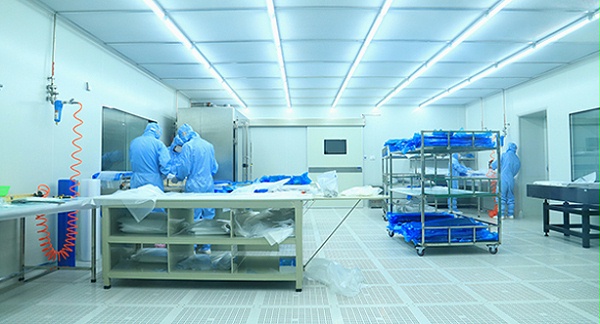

卓力达在含铜旧件清洗中执行ISO5百级洁净标准，核心管控指标包括：表面≥0.5μm 微粒残留≤1 颗 /cm²，金属离子析出总量＜0.01ppb，总有机碳（TOC）残留≤5ppb，各项指标均优于普通万级清洗工艺的数倍至数十倍。
针对含铜污染物的复合特性，卓力达采用多段式湿法清洗工艺，每一步均有明确的参数控制窗口：
第一步：SPM 预清洗。采用硫酸与过氧化氢混合液，在 120℃至 140℃温度区间去除有机膜与光刻胶残留，消除金属离子的依附载体，为后续铜离子络合反应创造洁净表面。
第二步：SC-1 碱性清洗。氨水、过氧化氢与超纯水按比例配制，氧化表层杂质并剥离颗粒绑定的金属离子，同时通过碱性环境抑制铜的反向沉积。
第三步：DHF 稀氢氟酸处理。以0.5% 至 2% 浓度的氢氟酸蚀刻自然氧化层，将包裹在氧化膜内部的铜、铁、镍等重金属释放出来，此步骤需严格控制时间在30至120秒区间，防止铝合金基材出现过腐蚀。
第四步：SC-2 酸性螯合清洗（核心工序)。盐酸与过氧化氢形成强络合体系，将铜离子转化为可溶性络合物彻底溶解，同时防止金属反向沉积于工件表面。针对含砷、含铜等特殊材质工件，卓力达具备独立的特种材质处理产线，避免交叉污染。
全程清洗介质采用Tier E电子级酸碱，单类金属杂质≤0.1ppt，超纯水电阻率稳定在 18.2MΩ・cm，从源头杜绝二次污染。
半导体旧件再生往往不仅涉及清洗，还包含尺寸修复、表面处理、功能镀层恢复等多个环节。传统分段外协模式下，客户需在机加工厂、清洗厂、表面处理厂之间多次转运，周期长、良率损耗大、质量追溯困难。卓力达南通基地打通全链路自主产能，一站式方案具备以下可量化优势：

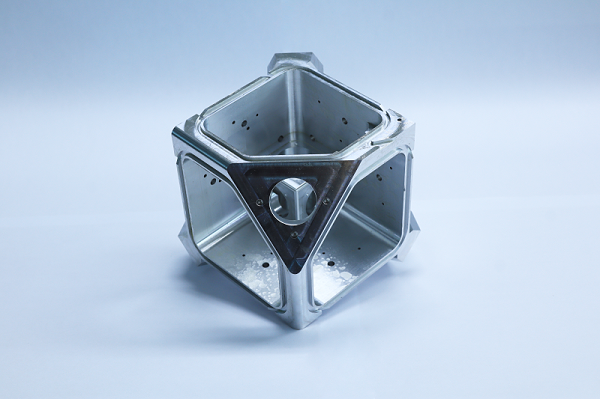

全尺寸机加能力： 配备大型 CNC 加工中心与恒温车间，主轴热补偿技术实现±0.003mm 尺寸精度，表面光洁度可达 Ra0.4 级，覆盖从微型腔体组件到 2 米级大型腔体的全尺寸加工范围。
全品类表面处理：拥有 8 条阳极氧化产线，覆盖硬质氧化、硫酸氧化、草酸氧化、导电氧化四大类工艺；配套电解化学抛光、镀金、镀银、镀镍等精密电镀能力，镀层符合 ASTM 国际标准。旧件清洗后可同步完成阳极氧化膜修复或功能镀层恢复，无需二次外协。
熔射与特种工艺：具备陶瓷 / 金属熔射能力，可对腔体磨损部位进行尺寸修复后再行清洗与表面处理，实现真正意义上的旧件再生而非简单清洁。
闭环质量管控：三坐标全尺寸检测、颗粒计数器、ICP-MS 金属离子分析、TOC 检测仪等设备覆盖来料、制程、成品全节点，综合良率稳定在 99.2% 以上，每件产品附带完整的检测数据报告。
交付效率：从旧件入厂检测、工艺方案制定、清洗加工、表面处理到成品包装，全流程在同一厂区完成，相比分段外协模式平均缩短交付周期约30%至40%。
卓力达半导体旧件含铜清洗及一站式再生服务，已广泛应用于以下场景：PVD/CVD 腔体屏蔽件与内衬环再生、刻蚀设备气体分配盘与静电吸盘清洗、扩散炉石英件与金属件复合清洗、含铜互连工艺相关零部件维护、先进封装设备关键部件再生。服务材质涵盖铝合金、不锈钢、铜及铜合金、石英、碳化硅、PTFE/PFA 含氟材质等，具备含砷件等特种材质的独立处理能力。
在半导体设备国产化与存量维护市场持续扩大的背景下，旧件含铜清洗的技术精度与一站式交付能力，正成为晶圆制造厂与设备厂商选择供应商的核心考量。卓力达以可量化的清洗指标、完整的自主产能链路和稳定的良率表现，为客户提供兼顾技术可靠性与成本效率的精密加工解决方案。
