在半导体零部件再生制程中，清洗之后的烘干与修复环节，直接决定零部件能否重返晶圆产线使用。很多旧件清洗失效案例，并非清洗除膜工序出问题，而是烘干环节水汽残留、二次颗粒污染、烘干应力造成基材微裂纹，导致上机后出现颗粒超标、金属离子析出、零部件寿命缩短等问题。百级烘干修复作为半导体零部件再生的后端关键工序，是衔接清洗与上机应用的重要环节。
半导体零部件材质涵盖石英、氧化铝陶瓷、氧化钇涂层件、碳化硅、铝、不锈钢、石墨、含氟高分子材料等，不同基材对烘干温度、风速、洁净环境要求差异显著。根据行业统计数据，再生零部件约22%的来料不良，来源于烘干环节引入的二次污染；17%的陶瓷、石英类脆性零件，会因升温速率不合理产生微缺陷，影响零部件使用寿命。
1.水汽与残留物残留风险： 复杂腔体、微孔淋浴喷头、 ESC 静电卡盘沟槽、深孔管路等结构，内部容易藏匿清洗药剂残留与水分。普通热风烘干，微孔内部残水去除率仅能达到75%-82%，残留水汽在真空腔体内部挥发，会带来晶圆污染风险。
2.温度应力带来基材损伤： 石英、陶瓷类基材热膨胀系数低，快速升降温会诱发微裂纹。部分非标准化烘干工艺，温度波动超过±15℃，脆性零部件开裂报废概率提升30%以上；阳极氧化铝件高温环境下，还存在膜层起皮、性能衰减风险。
3.环境等级不足造成二次污染 ：如果烘干环境达不到百级洁净等级，空气中悬浮颗粒会重新附着在已经完成清洗的零部件表面，前期清洗工序的价值被抵消。普通车间环境下，每立方 0.5μm颗粒数量可达百万级别，极易造成零部件返工。
4.损伤后的修复能力缺失 ：烘干后检出微划痕、涂层局部缺损、基材轻微损伤，多数服务商仅能直接判定零件报废，缺少同步修复能力，抬高客户的综合使用成本。
百级烘干修复不等同普通烘干，是 “百级环境烘干 + 缺陷检测 + 局部修复”的组合工序，分为四大主流工艺路线，适配不同材质与结构零部件。
1.百级热风惰性气体烘干： 主要适用于不锈钢、铝制零部件、简单结构石英件。在百级洁净腔体内，采用高纯氮气循环吹扫，阶梯式升温控温，温度区间 40-120℃，温度公差控制 ±3℃。针对盲孔、沟槽结构，搭配定向气流吹扫，微孔残水去除率可达 99.2% 以上，适合 PVD、Diffusion 制程金属类旧件再生处理。
2.真空百级低温烘干： 面向陶瓷、氧化钇涂层件、石墨、薄壁石英等高风险基材。真空环境降低水分沸点，降低烘干温度，规避高温热应力。实测数据，真空低温烘干工艺，可将陶瓷件热应力开裂风险降低 85%，广泛应用于蚀刻、CVD 制程淋浴头、ESC 基座等高精度零部件。
3.溶剂置换：百级无尘烘干 针对复杂深孔、窄缝、多孔结构零部件。先通过高纯溶剂置换微孔内部水相残留，再转入百级舱位烘干，解决传统烘干难以处理的内腔残留问题，常配合ICP、MS检测做后续验证。
4.烘干后缺陷修复工序： 烘干完成后开展全外观与尺寸检测，针对零部件烘干后出现的轻微涂层缺损、局部基材损伤，可开展局部陶瓷熔射、阳极氧化修复、抛光处理，实现烘干 -检测-修复闭环，减少零部件直接报废。
市面上多数服务商仅提供单一清洗烘干服务，零部件烘干后一旦发现涂层、基材缺陷，需要流转至第三方厂家修复，多次周转会增加二次污染、磕碰风险。南通卓力达打通精密零部件加工、高端表面处理、再生清洗、百级烘干修复 完整链路，形成差异化能力。

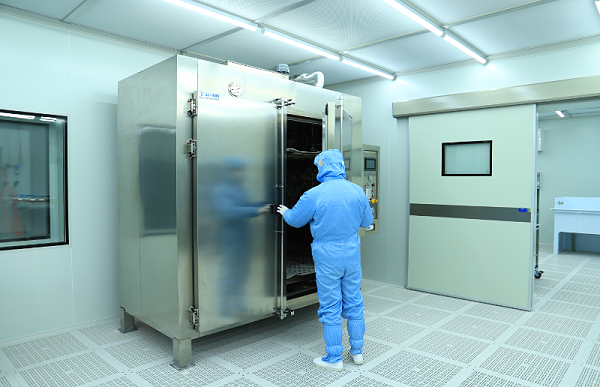

第一，百级洁净作业环境，全流程可控。独立百级烘干作业舱，0.5μm 颗粒数控制≤352 颗/m³，烘干、冷却、出料封装全部在洁净环境完成，规避外界环境带来二次颗粒污染。
第二，多材质工艺数据库，参数精细化管控。积累石英、氧化钇陶瓷、碳化硅、阳极氧化铝、不锈钢、PFA/PEFE 含氟材料等基材工艺参数库。针对不同基材设置差异化升温速率、烘干温度、真空度，例如石英件升温速率控制≤2℃/min，降低热冲击风险，客户零部件报废率可控制在5%以内。
第三，烘干后配套完整检测与修复能力。烘干结束后，可完成颗粒度检测、外观探伤、尺寸复测，同步配套陶瓷熔射、阳极氧化、精密抛光等表面处理修复能力。无需外发第三方，内部完成缺陷修复，对比多方外协模式，整体交付周期缩短 20-30%。
第四，可对接完整再生制程链条。百级烘干修复作为 PVD、CVD、蚀刻、扩散、含砷零部件再生的后端工序，可与化学去膜、物理去膜、陶瓷熔射翻新、ICP、MS杂质检测等工艺串联，实现零部件从旧件入厂、清洗去膜、烘干修复、检测验证到洁净封装全流程闭环。
半导体企业选择再生服务商，烘干修复环节可以重点关注4项核心指标：
1.洁净环境等级 ：烘干、冷却、封装环节是否维持百级环境，出具颗粒环境检测数据；
2.工艺参数稳定性 ：温度公差、升降温速率是否按基材定制，留存完整工艺记录；
3.内腔残水管控能力 ：针对微孔、深腔零件，评估残水去除能力，可结合水汽残留验证；
4.后端修复能力 ：烘干检出缺陷后，服务商是否具备表面修复能力，减少零件报废损失。
半导体零部件再生，清洗去除表面沉积物只是第一步，百级烘干修复直接锁定零部件最终上机良率。烘干环节的微小瑕疵，都会在高精密晶圆制造产线放大，造成不必要的生产损失。
国内半导体制造降本增效的大背景下，单纯依靠采购全新零部件的模式成本居高不下，一套完整的再生解决方案，应当包含清洗、百级烘干、检测、缺陷修复全链条。卓力达依托零部件加工与表面处理一体化的综合实力，将百级烘干修复融入半导体旧件再生整套体系，用标准化工艺与量化检测指标，助力半导体客户平衡零部件循环复用率与产线良率。
