在半导体设备零部件的制造与再制造中，表面光洁度直接关系洁净度、耐蚀性与服役可靠性。电解抛光（Electropolishing，EP）作为电化学整平工艺，正越来越多地用于气路件、管件、腔体等部件。那么，电解抛光解决了什么问题？粗糙度与去除量如何控制？

  一、什么是电解抛光（EP）？它和机械抛光有什么不同？

电解抛光是将工件作为阳极浸入电解液，在电流作用下使表面微观凸起优先溶解的电化学工艺，也称“反向电镀”。与机械抛光相比有三点不同：一是作用方式，机械抛光靠磨料去除波峰、易引入变形层，电解抛光以原子级方式整平；二是应力与污染，机械抛光易残留应力与嵌入颗粒，电解抛光可去除变形层与污染层；三是复杂表面，对深孔、内壁、异形面同样有效。

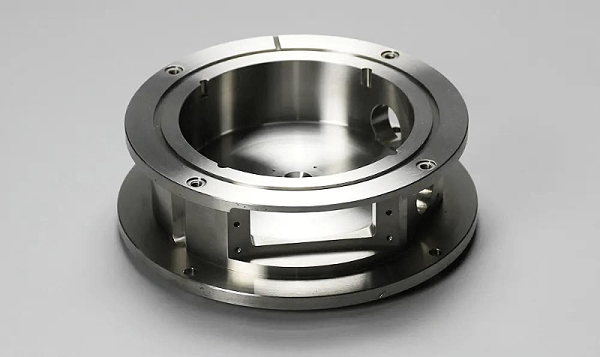

  二、半导体设备零部件为什么越来越多选用电解抛光？

  半导体设备中的气路件、管件、腔体、固定件与夹具等，长期处于高纯气体与腐蚀性气氛环境，对表面处理的要求有四方面：其一，洁净度，降低粗糙度，减少颗粒附着与金属离子析出；其二，去污染层，去除机加残留变形层与毛刺；其三，耐蚀性，不锈钢电解抛光后形成富铬钝化膜；其四，无应力，不引入新的加工应力与变形，适合薄壁精密件。

  三、电解抛光的关键数据：粗糙度与去除量怎么控制？

  电解抛光效果可用表面粗糙度（Ra）与材料去除量衡量，表1为行业典型参考数据。

  表1 电解抛光前后表面粗糙度对照（行业典型）

  去除量方面，不锈钢单面去除量一般控制在5～25微米，去除均匀、可计入公差；高洁净应用下管道内壁Ra可稳定在0.25～0.4微米（参考SEMI F19），以首件验证为准。

  四、哪些材料适合电解抛光？

  电解抛光适用于大多数导电金属，奥氏体不锈钢（304、316L等）应用较广，可获光亮钝化表面；铝、钛、铜及其合金可通过匹配电解液实现。选型需结合材料牌号与洁净度。

  五、为什么说“一站式加工”更适合电解抛光表面处理？

  电解抛光通常不是孤立环节，而是“机加—表处—清洗—检测”整条链路中的一环。若缺乏前后工序能力，容易出现尺寸超差、二次污染、返工周期长等问题。卓力达据此构建了一站式金属精密加工体系：一是工艺齐全，集化学蚀刻、精密电铸、激光切割、电镀、阳极氧化、精密冲压、精密清洗与机械加工于一体，可统筹制程；二是表处能力多元，拥有电解抛光（EP）、阳极氧化、化学镍、镀银、镀金、喷粉等产线；三是检测完善，配备表面粗糙度仪、三坐标测量仪（CMM）等，精度达0.001毫米，对抛光前后粗糙度与尺寸闭环验证；四是洁净管控到位，配套千级、百级洁净室；五是经验深厚，自2000年起深耕金属精密加工二十余年，为专精特新企业，获得德国博世、京瓷集团、京东方、华星光电、富创精密、华为科技、小米科技、江丰电子、微导、纳设智能、霍尼韦尔等国内外知名企业的认同与信任。一站式加工也减少了工序外发的转运风险与交期不确定性，品质责任更清晰。

  六、选择电解抛光供应商时，应该关注哪些指标？

  其一，工艺与材料匹配，能否针对不锈钢、铝、钛等匹配合适的电解液与参数；其二，粗糙度与去除量控制，能否按图纸控制Ra与去除量并提供首件验证；其三，检测能力，是否具备表面粗糙度仪、CMM等设备，数据可追溯；其四，洁净与清洗配套，高洁净部件对电解后清洗、纯水漂洗与包装要求高，供应商是否配套；其五，交期与全工序管理，一体化能力强的供应商更能保障交期。

  结语

  电解抛光凭借原子级整平、去除污染层、提升耐蚀与洁净度的特点，已成为半导体零部件的重要表面处理方案。选择工艺匹配、检测完善、具备一站式加工能力的供应商，能有效控制粗糙度、去除量与交期。卓力达先进半导体（南通）有限公司位于江苏省南通高新技术产业开发区金川路268号，如需了解电解抛光选型与打样，欢迎联系业务经理沈斌（电话/微信18912879083）或发送邮件至yw8@zhuolida.com，亦可致电总机0513-81601666或访问www.zhuolida.com。
