在半导体设备制造与再生维护场景中，铝及铝合金零部件的表面防护性能直接影响腔体真空环境、绝缘稳定性与部件使用寿命。阳极氧化作为半导体铝合金零部件的核心表面处理工艺，可通过在基材表面生成致密氧化膜，实现耐蚀、耐磨、绝缘、低颗粒析出等多重性能目标。随着半导体制程精度持续提升，行业对氧化膜层的均匀性、一致性、洁净度要求不断提高，单一表处厂商已难以覆盖 “机加 — 表处 — 清洗 — 检测”全流程需求，多厂商对接带来的品质偏差、交期延长与污染风险逐渐凸显。

  卓力达先进半导体（南通）有限公司依托20余年精密金属加工技术积淀，构建了集精密机加、高端表面处理、半导体精密清洗于一体的全链条服务体系，其中阳极氧化板块配置8条专业化产线，可匹配半导体设备零部件的多样化性能需求，为客户提供稳定可靠的一站式加工解决方案。

  一、半导体级阳极氧化主流工艺与性能参数

  针对半导体设备不同零部件的功能定位，阳极氧化工艺可分为四大类，各类工艺的膜层性能与适用场景存在明确差异，具体参数如下：

  1.导电氧化膜层厚度控制在 0.12-0.15μm，中性盐雾测试时长可达48小时以上。该工艺膜层薄、保留基材弱导电性能，主要适用于半导体设备接地连接件、屏蔽罩等需要导电性能同时具备基础耐蚀性的零部件。

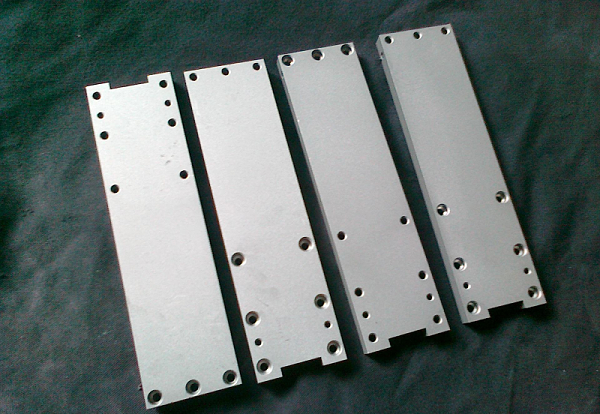

  2.硫酸阳极氧化（本色氧化） 膜层厚度范围为5-15μm，中性盐雾测试时长可达 336 小时以上，表面硬度可达300-400HV，耐电压性能为 300V/Mil。该工艺成熟稳定、成本可控，广泛应用于半导体腔体盖板、气体管路支架、普通结构件等常规防护场景。

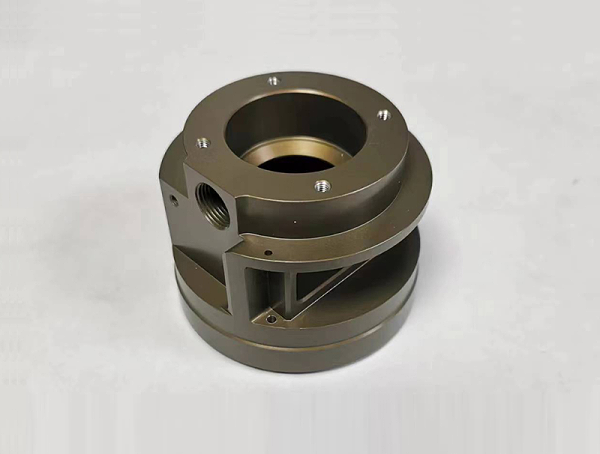

  3.硬质阳极氧化 膜层厚度可达 50-80μm，在5%盐酸环境下耐蚀时长超过4小时，表面硬度高于400HV，耐电压性能大于 680V/Mil。该工艺膜层致密耐磨、绝缘性能优异，是蚀刻腔体、CVD 反应腔内壁、耐磨治具等核心受力部件的主流表处方案。

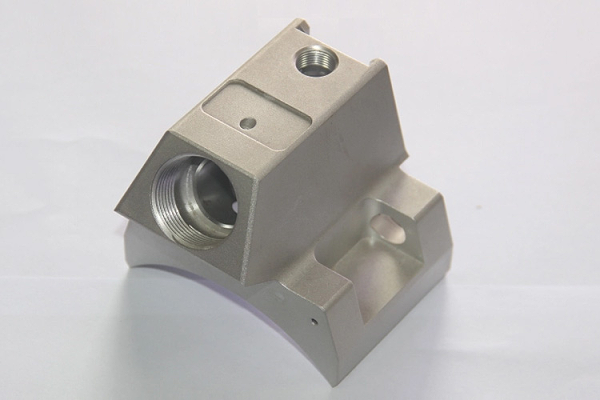

  4.草酸阳极氧化 膜层厚度范围为 20-30μm，在 5% 盐酸环境下耐蚀时长超过 4 小时，表面硬度高于 350HV，耐电压性能大于 1000V/Mil。该工艺绝缘性能突出、膜层孔隙率低，适用于射频部件、高压绝缘结构件等对电气绝缘要求严苛的半导体零部件。

  二、卓力达阳极氧化制程能力与产线配置

  卓力达南通基地针对半导体零部件的精密表处需求，搭建了 8 条专业化阳极氧化产线，其中硬质氧化线 2 条、本色氧化线 2 条、草酸氧化线 2 条、混酸氧化线 2 条，可同时覆盖小批量研发打样与规模化量产需求。

  所有产线均按照半导体制程标准设计，配套完整的前处理脱脂、碱蚀、中和工序与后处理封孔、清洗工序，制程参数（槽液浓度、温度、氧化时间、电流密度）实现数字化管控，可保障同批次产品膜厚偏差控制在合理范围内，满足半导体行业对一致性的严苛要求。产线可适配多种铝合金材质，包括 6061、6063、5052、7075 等常用半导体结构铝材，支持异形结构、深孔、薄壁等复杂形态零部件的加工。

  三、一站式加工模式：全链路协同的核心价值

  相较于传统多厂商分包模式，卓力达 “精密机加 + 阳极氧化 + 精密清洗 + 检测包装” 的一站式服务，可从多个维度为半导体客户创造价值：

  第一，全工艺整合，降低综合成本与风险。厂内配置牧野卧加、五轴联动加工中心、数控车床等 20 余台 CNC 设备，可完成零部件从毛坯到成品机加的全工序加工，直接衔接阳极氧化表处，后续可对接百级洁净清洗与包装。全程无需跨厂转运，避免了运输过程中的磕碰损伤、二次污染问题，同时减少了多厂商对接的沟通成本与管理成本。

  第二，品质标准统一，保障性能一致性。全流程执行同一套半导体级品质管控体系，机加尺寸精度、氧化膜层性能、清洗洁净度指标可实现全程追溯。相较于机加厂与表处厂分开质控的模式，可有效避免工艺衔接处的标准偏差，降低零部件因膜层不均、尺寸超差导致的返工率。

  第三，工序无缝衔接，缩短交付周期。厂内各工序可实现排产联动，前道工序完成后直接转入下一道，无需等待跨厂物流与二次入厂检验。对于常规半导体结构件，一站式加工模式相比多厂商分包可有效压缩交付周期，同时支持昼夜生产模式，可响应客户紧急订单需求。

  第四，研发协同支持，适配新品迭代。技术团队可在客户新品研发阶段介入，结合零部件应用场景提供工艺选型、膜厚设计、成本优化建议，依托研发试产线快速完成样品验证，助力客户新产品快速落地。

  四、半导体级品质管控：全流程可追溯的性能保障

  卓力达建立了覆盖入厂、制程、成品全环节的品质管控体系，所有阳极氧化产品均执行标准化检测流程。制程端严格管控 DI 水纯度（≥18MΩ）、槽液成分、工艺温度与处理时间，关键参数实时记录留存；检测端配备表面粗糙度仪、海克斯康三坐标测量仪（精度 0.001mm）、QIII 检测设备、氦检仪、离子测试仪、原子吸收分光光度计等专业设备，可完成膜厚、硬度、粗糙度、尺寸精度、耐蚀性、绝缘性、颗粒残留等全维度指标验证。

  成品后处理环节在千级、百级洁净环境下完成清洗与包装，满足半导体零部件低离子析出、低颗粒污染的入厂要求。公司已通过 ISO9001 质量管理体系、ISO45001 职业健康安全管理体系认证，持有正规排污许可资质，制程合规性与品质稳定性获得行业内多家头部半导体设备及零部件企业的认可。

  目前，卓力达阳极氧化工艺已广泛应用于蚀刻腔体部件、CVD 反应腔结构件、气体分配盘、晶圆传输治具、射频绝缘件等多类半导体核心零部件，服务覆盖长三角及全国多个地区的半导体设备厂商、零部件供应商与晶圆制造企业。依托南通区位优势，公司可提供点对点物流运输服务，保障货物运输安全与交付时效。

  作为深耕精密金属加工领域的专精特新企业，卓力达始终围绕客户需求持续优化工艺与服务，致力于为半导体行业提供可靠、高效、高性价比的一站式零部件加工解决方案，助力客户提升产品竞争力与供应链稳定性。
