半导体精密零部件镀金镀银表处加工如何选择？

   在半导体设备向先进制程持续演进的背景下，精密金属零部件的表面处理工艺直接决定器件的电性能、可靠性与服役寿命。镀金与镀银作为高端表面处理的两大核心工艺，在半导体腔体、引线框架、连接器、射频组件等核心零部件中应用广泛。据行业数据显示，2026年全球镀金银键合线市场规模已突破 12 亿美元，年均复合增长率达 5.8%，其中亚太地区占据73%以上的市场份额，中国市场增速显著高于全球平均水平。面对多样化的工艺需求与严苛的品质标准，如何选择适配的镀金镀银加工方案，成为半导体设备厂商与零部件供应商共同关注的核心议题。

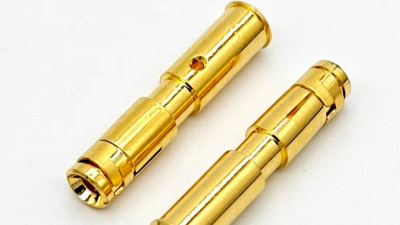

一、镀金工艺：高可靠场景的性能标杆

  镀金工艺凭借金元素极强的化学稳定性，成为半导体高可靠应用场景的首选表面处理方案。金的电化学活性极低，常温下不与氧气、硫化物及多数酸碱介质发生反应，能够在复杂工况下长期维持镀层性能稳定。

  核心技术参数与性能指标

  常规半导体镀金采用 “镍底 + 金层” 的复合镀层结构，底层镍厚度控制在 3–5μm，主要作用为阻隔铜基材原子扩散、提升镀层附着力与结构硬度；表层金厚度根据应用场景分为多个档位：

1. 通用焊接场景：金层厚度 0.05–0.2μm，可焊性保质期可达5年以上，适配常规封装引脚与焊盘加工
2. 高频接触场景：金层厚度 0.5–1.0μm，接触电阻稳定≤5mΩ，在 10GHz 以上频段仍能保持信号传输完整性
3. 耐磨插拔场景：采用金钴合金硬金工艺，硬度达 HV200 以上，插拔寿命超过 5000 次，适配高频连接接口

  在可焊性方面，镀金层焊接润湿角≤30°，焊球铺展面积≥95%，经 85℃/85% RH高温高湿老化96小时后可焊性无明显下降，符合 IPC-J-STD-003B 行业标准。在耐腐蚀性能上，镀金层可通过中性盐雾测试48小时无明显锈蚀，适配海洋性气候、工业废气等严苛使用环境。

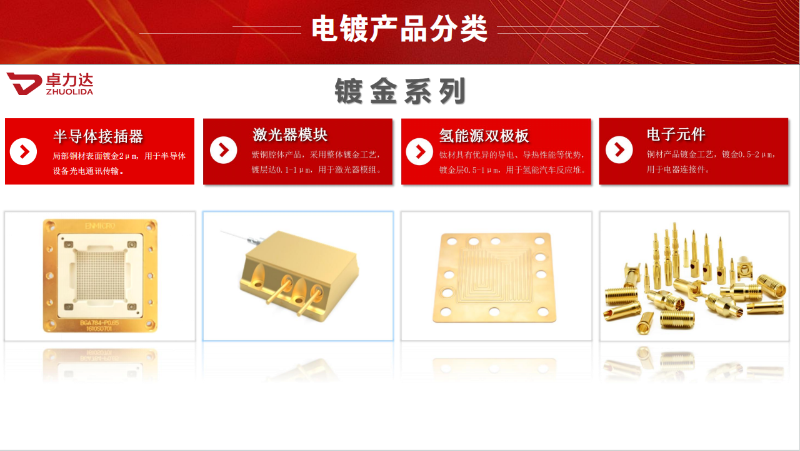

  主流应用领域

  镀金工艺广泛应用于汽车电子、航空航天、医疗设备及高端工业控制领域。在车规级芯片中，安全气囊、自动驾驶主控等核心器件普遍采用镀金引脚，保障十年以上超长服役周期；在半导体真空腔体中，关键密封面与电接触部位镀金处理，可有效降低真空环境下的气体析出风险，提升腔体氦检合格率。

  二、镀银工艺：高频与大电流场景的最优解

  镀银工艺以银元素优异的导电导热性能为核心优势，在高频射频、大电流传输场景中具备不可替代的性价比价值。银的电阻率为 1.6μΩ・cm，导电率达106%IACS，是所有金属中导电性能最优的材料，显著优于金的2.4μΩ・cm电阻率水平。

  核心技术参数与性能指标

  半导体级镀银同样采用复合镀层架构，底层镀镍 2–3μm 阻隔铜银扩散，表层银层厚度根据需求分为1–5μm多个档位，核心性能指标包括：

1. 导电性能：接触电阻≤8mΩ，在28GHz毫米波频段下插入损耗仅0.4dB/100mm，较同厚度镀金层损耗降低30%以上
2. 导热性能：热导率达429W/mK，可快速传导器件工作热量，适配功率半导体散热需求
3. 工艺优化：通过苯并三唑（BTA）钝化处理，可将硫化反应速率降低90%以上，存储6个月后氧化面积≤5%，有效改善银层易变色的传统短板

  在高频应用场景下，受趋肤效应影响，28GHz 频段信号趋肤深度仅约 0.37μm，镀层表面质量直接决定信号损耗。当镀银层表面粗糙度 Ra 控制在 0.15μm 以下时，电磁波界面散射损耗可减少 30% 以上，显著提升信号完整性。

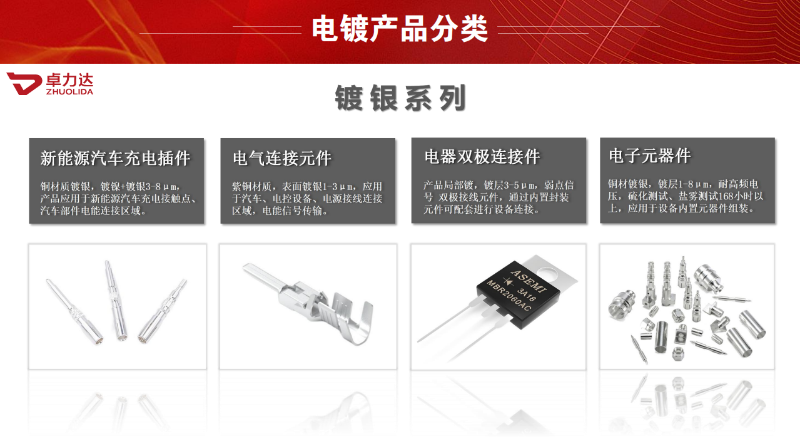

  主流应用领域

  镀银工艺主要应用于 5G 通信基站、汽车毫米波雷达、卫星通信设备及大功率半导体器件。77GHz汽车雷达射频板、60GHz短距通信模块等高频产品普遍采用镀银表面处理，在保障性能的同时，综合成本较沉金方案降低20%–40%，具备显著的性价比优势。

  三、半导体零部件镀金镀银选型关键维度

  针对不同的半导体应用场景，镀金与镀银工艺各有适配边界，选型需围绕四大核心维度综合评估：

  第一，工况环境与寿命要求。对于服役周期超过 10 年、暴露于复杂腐蚀环境的器件，优先选择镀金工艺；对于室内环境、周转周期较短的产品，镀银方案可实现成本优化。

  第二，电性能指标要求。工作频率高于24GHz的毫米波场景，镀银的低损耗优势更为突出；而对接触稳定性、抗氧化要求极高的弱信号检测场景，镀金方案可靠性更优。

  第三，焊接与装配工艺。需要多次回流焊、长期存储后焊接的产品，镀金层可焊性保持能力更强；批量快速焊接、对润湿速度要求高的场景，镀银层焊接效率更具优势。

  第四，全生命周期成本。镀金工艺初始成本较高，但后期维护成本低、寿命长；镀银方案采购成本更低，但需关注存储条件与抗氧化防护，综合评估全周期成本后选择适配方案。

  四、卓力达一站式加工的核心价值优势

  南通卓力达先进半导体专注于精密金属零部件全流程加工服务，构建了从基材成型、精密机加到表面处理的一站式服务体系，在镀金镀银加工领域形成四大核心优势。

  全工序闭环，交付效率提升 40%

  卓力达实现零部件加工、表面处理、洁净清洗全工序厂内闭环，客户无需对接多家供应商。传统外协模式下，机加与电镀分属不同厂商，工序衔接周期长达 7–10 天；卓力达一站式加工可将整体交付周期压缩40%以上，样品交付最快 3 天完成，批量订单交付周期稳定可控，有效缩短客户产品研发与量产爬坡周期。

  工艺深度协同，定制化适配多元需求

  依托多年半导体行业服务经验，卓力达可针对不同基材（铜合金、不锈钢、铝合金、高温合金等）提供定制化镀液体系与工艺参数。针对半导体真空腔体、匀气盘、传输基座等复杂结构件，可实现深孔、狭缝、内壁等难镀区域的镀层均匀性控制，镀层厚度偏差≤±10%，符合 IPC-6012 行业标准要求。同时可根据客户需求，提供纯金、硬金合金、纯银、防变色镀银等多种工艺选项，全面覆盖半导体设备各类零部件表面处理需求。

  精度与品质双重保障

  卓力达配备 X 射线荧光镀层测厚仪、三坐标测量仪、盐雾试验箱、接触电阻测试仪等全套检测设备，每批次产品均出具完整检测报告。镀金镀银层厚度检测精度达 0.01μm，关键尺寸形位公差控制在微米级，产品一次交验合格率稳定在 98%以上。生产过程严格遵循ISO9001质量管理体系，电镀液成分定期检测校准，确保批次间性能一致性。

  洁净交付，适配半导体高端场景

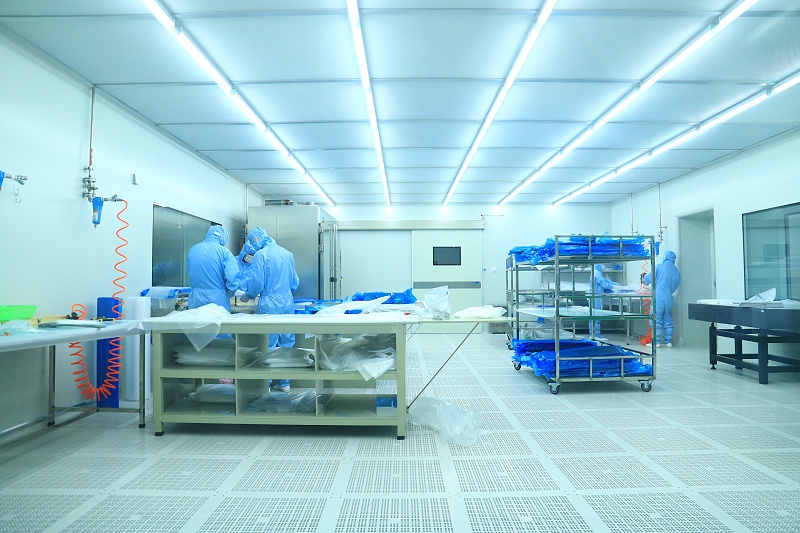

  针对半导体真空零部件的特殊要求，卓力达配套百级洁净清洗与真空封装能力。镀金镀银成品经多道超声清洗、等离子除气处理后，在洁净环境下真空封装出货，有效避免镀层表面颗粒污染与氧化，客户拆封即可直接装机使用，减少客户端二次清洁工序，降低晶圆污染风险。

  五、品质管控与服务体系

  卓力达建立了全流程品质管控机制，从原材料入厂到成品出货设置 12 道质量控制点。电镀工序采用自动化生产线，实现电流、温度、时间、pH 值等关键参数的实时监控与数据追溯，每批次产品留存工艺参数记录，保障产品可追溯性。

  在服务层面，卓力达提供从图纸评审、工艺建议到售后跟进的全周期服务。针对客户新品研发阶段，可配合进行工艺可行性验证、样品测试与方案优化；量产阶段提供稳定批量交付与应急响应机制，常规问题 24 小时内给出解决方案。同时建立客户专属档案，针对长期合作客户提供工艺持续优化建议，助力客户提升产品竞争力。

  六、结语

  镀金与镀银作为半导体精密零部件核心表面处理工艺，在不同应用场景中各自发挥不可替代的性能价值。随着国内半导体产业国产化进程加速，本土精密加工企业的工艺能力与服务水平持续提升。南通卓力达先进半导体凭借一站式加工体系、精准的工艺控制能力与洁净交付标准，为半导体设备厂商提供高品质、高效率的镀金镀银加工解决方案。

  无论是研发打样还是批量生产，卓力达均可根据客户具体需求定制适配工艺方案，助力客户缩短产品上市周期、优化综合成本，在半导体产业升级进程中实现协同发展。
